诺必行S03耳夹式真无线耳机拆解，开放式聆听，无需入耳不挑耳型

诺必行是一个数码影音品牌，旗下拥有蓝牙耳机、蓝牙音箱和有线耳机等音频产品，以独特的外观设计和优惠的价格畅销互联网。随着开放式耳机的火热，诺必行近期也推出了一款采用耳夹式设计的真无线耳机——S03，佩戴时固定在耳廓上，无需入耳不挑耳型，能够提供长久佩戴的舒适体验。

功能配置方面，诺必行S03开放式真无线耳机搭载大振膜喇叭单元，支持蓝牙5.3，独立双主机，单双耳随意切换；支持通话降噪，提供清晰通话；还支持极速秒连，触摸控制，使用轻松便捷。充电盒搭载LED智能显示屏，能够实时反馈充电盒和耳机剩余电量信息。下面就让我们来看看这款产品的详细拆解报告吧~

一、诺必行S03开放式真无线耳机开箱

诺必行S03开放式真无线耳机包装盒采用了蓝灰色背景，正面展示有产品的外观设计，“HIFI音质不入耳无痛佩戴”的产品特点，以及金色专利产品标志。

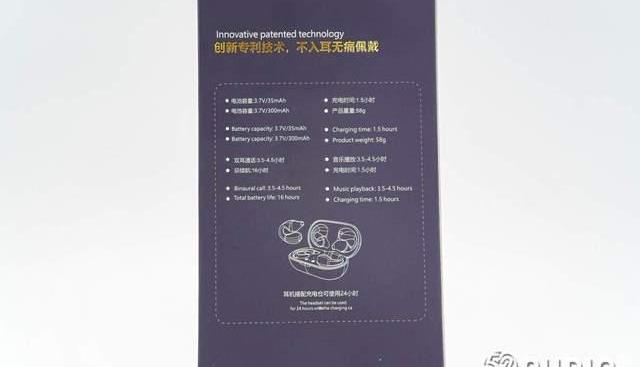

包装盒背面展示有产品的参数信息，耳机电池容量：3.7V/35mAh，充电盒电池容量：3.7V/300mAh，双耳通话：3.5-4.5小时，音乐播放：3.5-4.5小时，总续航：16小时。

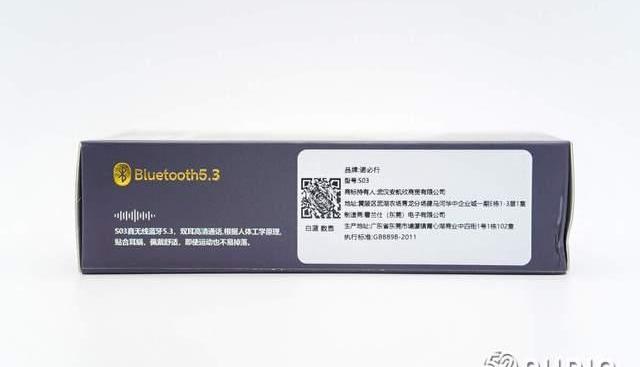

包装盒侧边设计有蓝牙5.3标志，“S03真无线蓝牙5.3，双耳高清通话，根据人体工学原理贴合耳蜗，佩戴舒适，即使运动也不易掉落”的产品特点，以及出厂标签。

包装盒另外一侧设计有佩戴效果示意图。

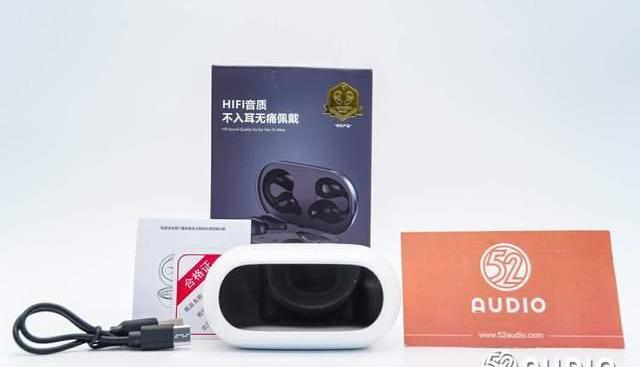

包装盒内部物品有耳机、充电线、合格证和产品说明书。

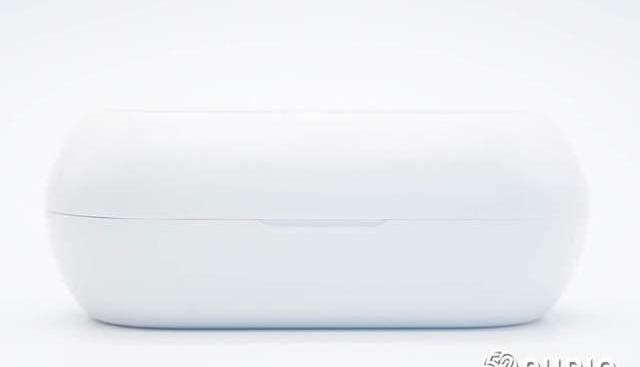

诺必行S03充电盒采用了类似于“胶囊”的外形设计，哑光质感，正面开盖处设计有倒角，便于用户开启。

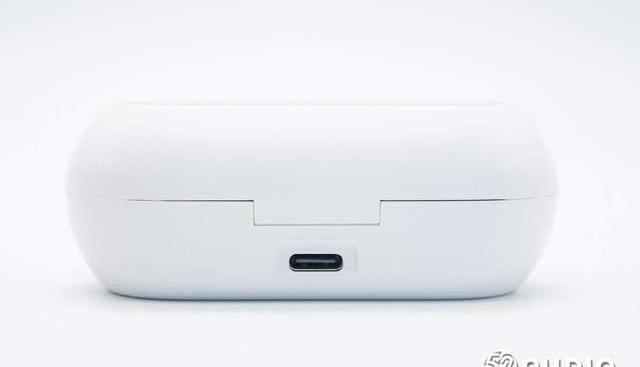

充电盒背面设置Type-C充电接口。

friend.tech回应数据泄露：暴露Twitter账号和地址的关联并不代表攻击行为或损失:8月21日消息，friend.tech官方在社交媒体上针对数据泄露相关言论发布回应称，报道中描述的情况只是有人抓取其公开的API，显示了公开钱包地址和公开Twitter用户名之间的关联。数据泄露的说法就像在说有人可以通过查看用户的公开Twitter信息来攻击用户一样，是不负责任的报道。[2023/8/22 18:14:07]

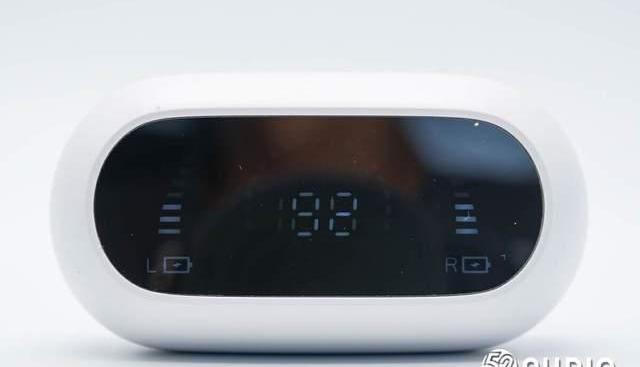

充电盒顶部设置LED智能显示屏，能够显示充电盒百分比电量信息，以及两只耳机的档位电量信息。

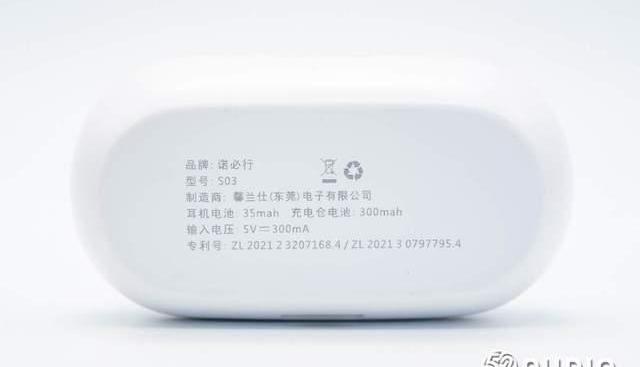

充电盒底部印有产品信息，品牌：诺必行，型号：S03，制造商：馨兰仕电子有限公司，耳机电池：35mah，充电仓电池：300mah，输入电压：5V-300mA，以及专利号等。

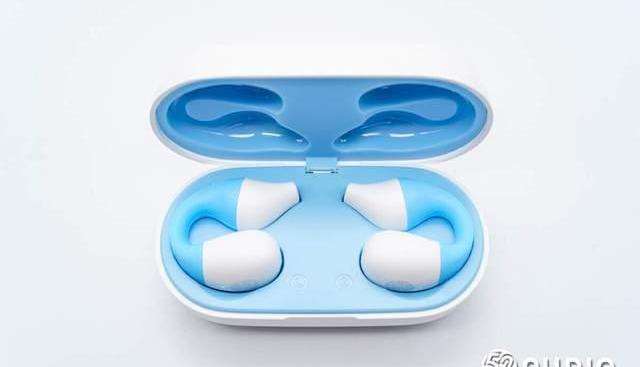

打开充电盒盖，内部座舱采用了浅蓝色配色，耳机对称式平放在座舱内。

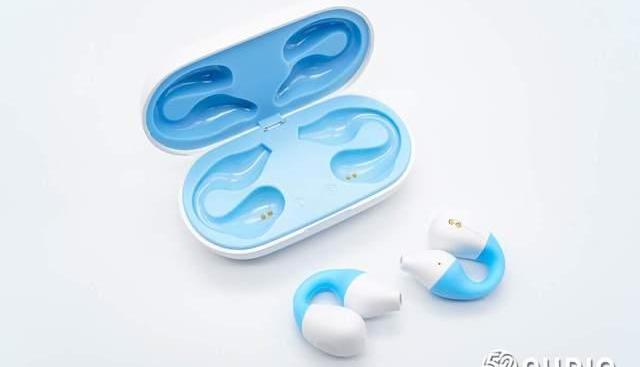

取出耳机，座舱内部结构一览，中间雕刻有L/R左右标识，便于用户快速区分。

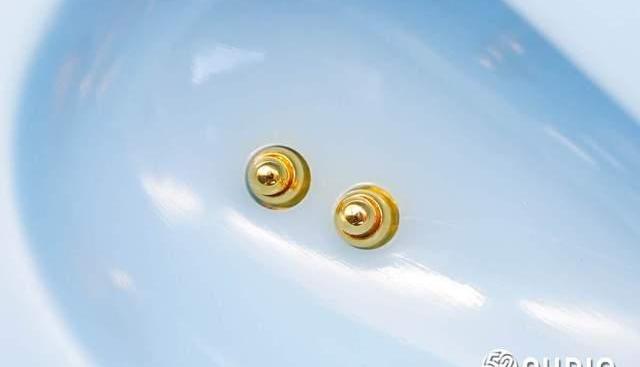

座舱内部为耳机充电的金属顶针特写。

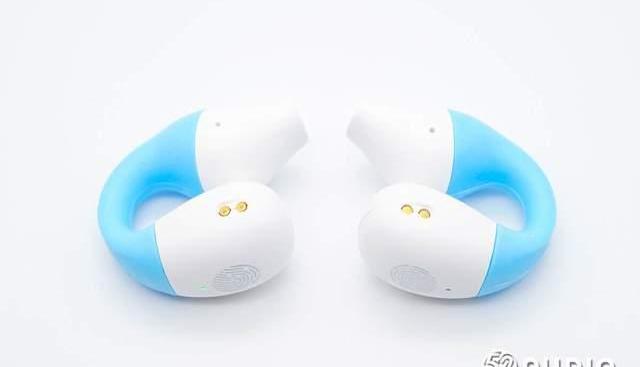

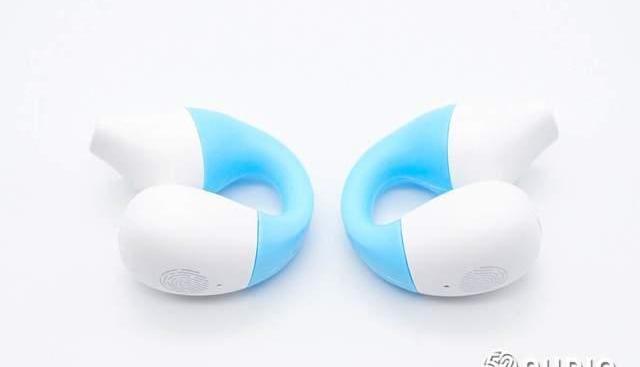

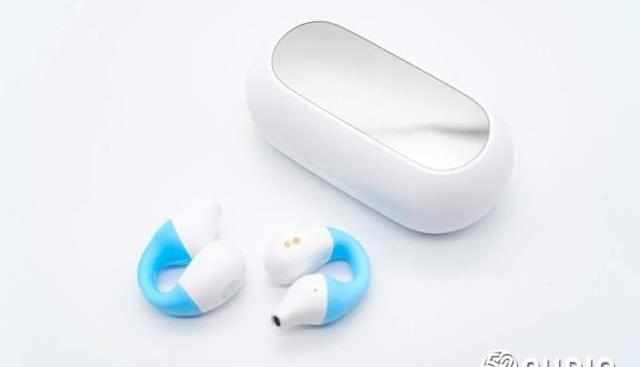

诺必行S03开放式真无线耳机整体外观一览，耳机采用了耳夹式设计，白蓝配色。

耳机一侧外观一览，由中间弹性弯臂衔接两侧腔体，弯臂采用了橡胶材质，佩戴时与耳廓贴合舒适。内侧发声单元腔体曲线独特，出音嘴犹如“茶壶嘴”设计，佩戴时对应耳道，但不堵塞耳道。

耳机另外一侧外观一览。

加密交易平台Txbit宣布将于9月14日关闭:8月14日消息，加密货币交易平台Txbit宣布将于2023年9月14日关闭。所有客户应在北京时间2023年9月14日20:00之前提取资金。[2023/8/14 21:22:42]

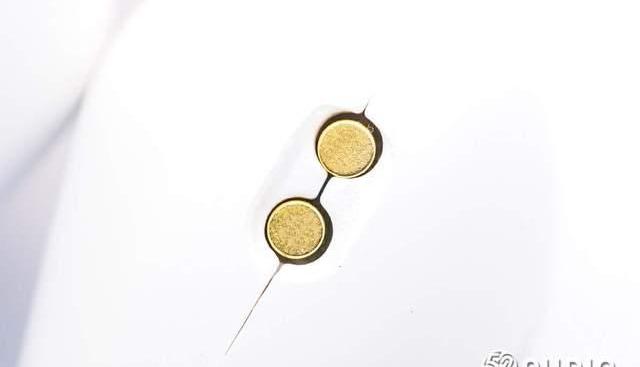

为耳机充电的金属触点特写。

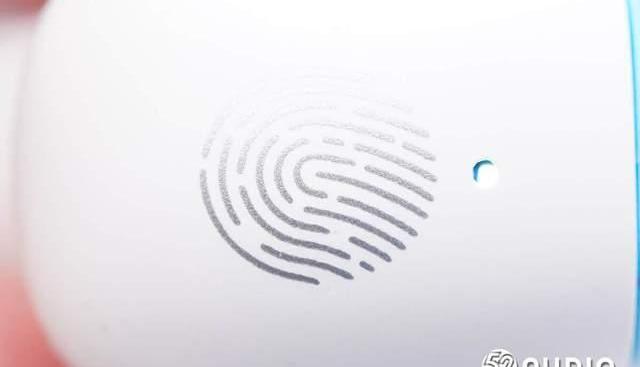

外侧腔体上的触摸控制区域特写，设计有指纹图案指示。

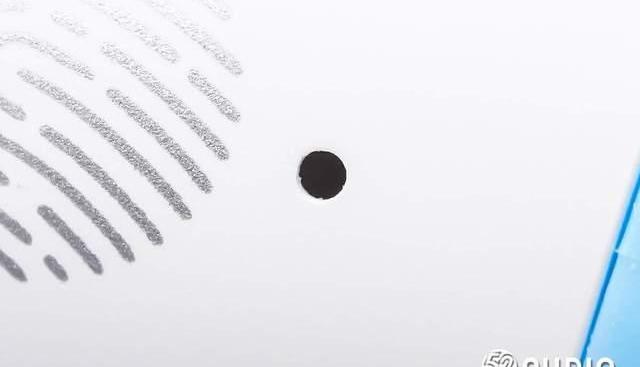

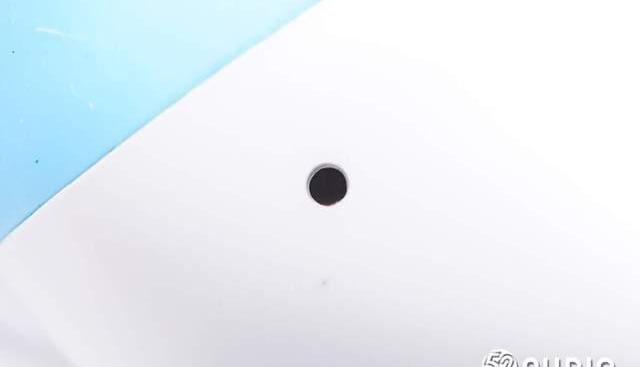

麦克风拾音孔特写，同时也是指示灯开孔。

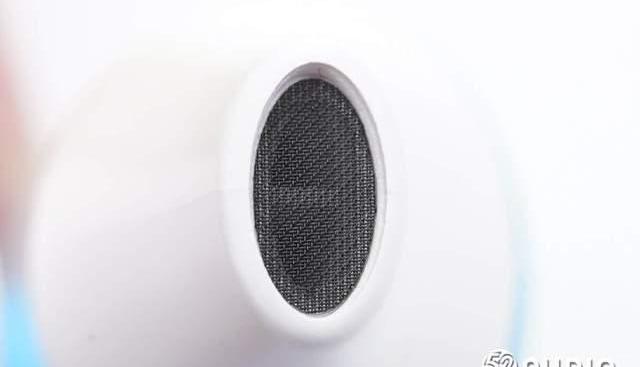

内侧腔体内置发声单元，出音嘴通过防尘网防护，防止异物进入音腔。

音腔调音孔特写，用于保障内部空气流通，提升音频性能。

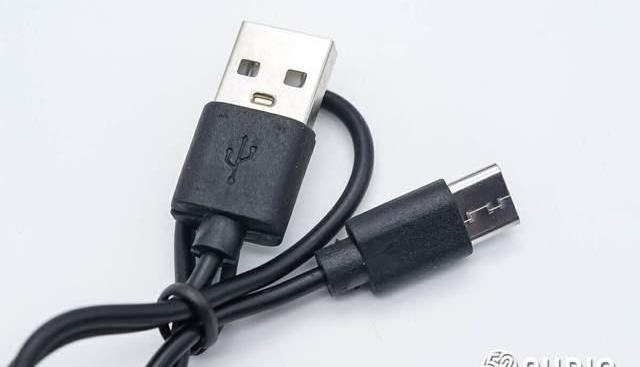

随机附赠的充电线，采用了USB-AtoType-C接口。

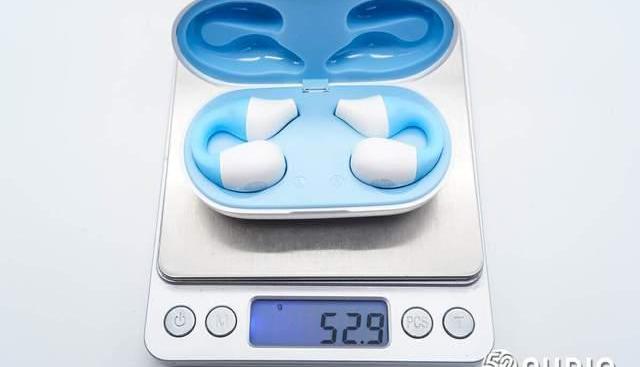

经我爱音频网实测，诺必行S03开放式真无线耳机整机重量约为52.9g。

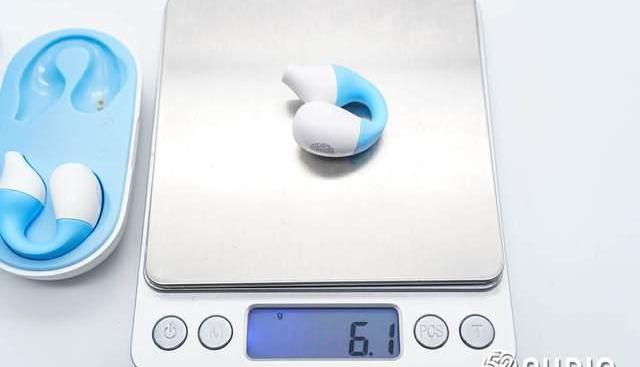

单只耳机重量约为6.1g。

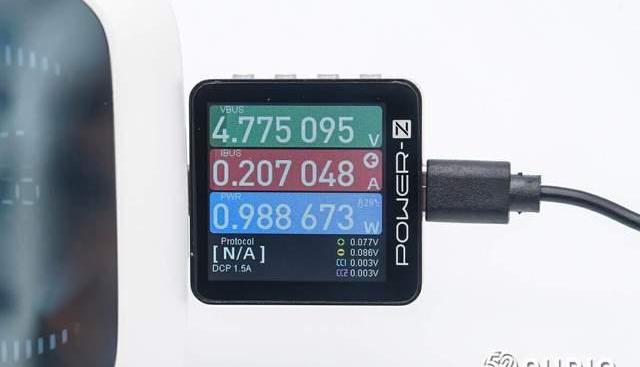

我爱音频网采用CHARGERLABPOWER-ZKM002C对诺必行S03开放式真无线耳机进行充电测试，输入功率约为0.99W。

二、诺必行S03开放式真无线耳机拆解

通过开箱，我们详细了解了诺必行S03开放式真无线耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

GALA突破0.06美元，24小时涨幅逾26%:金色财经报道，行情显示，GALA突破0.06美元，现报0.0615美元，24小时涨幅为26.09%。行情波动较大，请做好风险控制。[2023/1/28 11:33:48]

撬开充电盒外壳取出座舱结构。

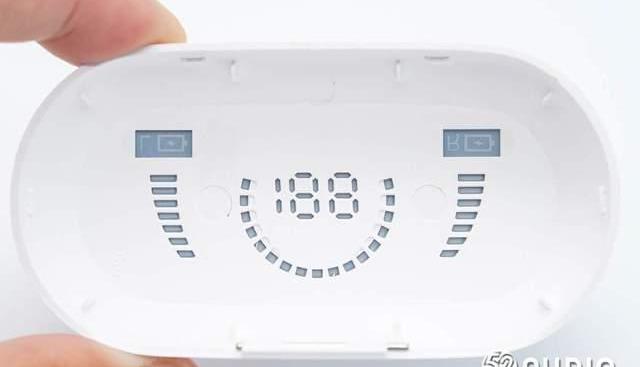

充电盒盖内侧结构一览，镂空数字显示屏。

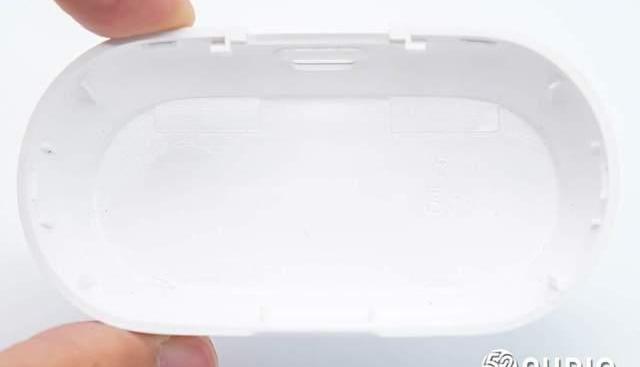

充电盒外壳内侧结构一览。

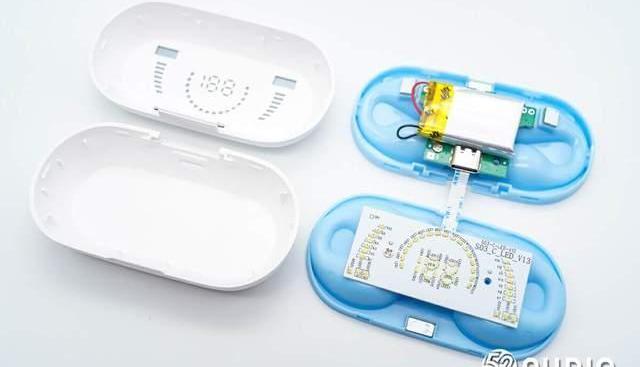

充电盒内部一侧座舱背部结构一览，通过螺丝固定有数显屏的小板。

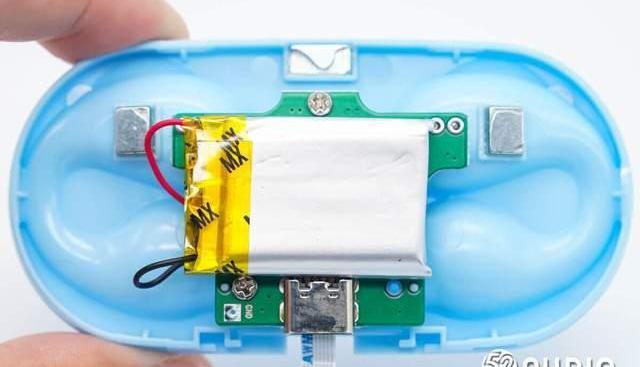

另外一侧座舱背部固定主板和电池单元。

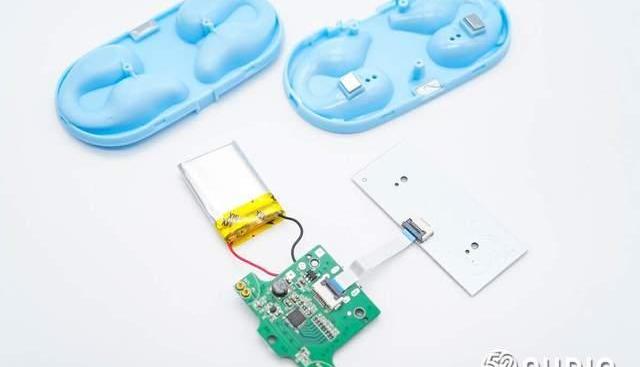

取掉座舱上的所有组件。

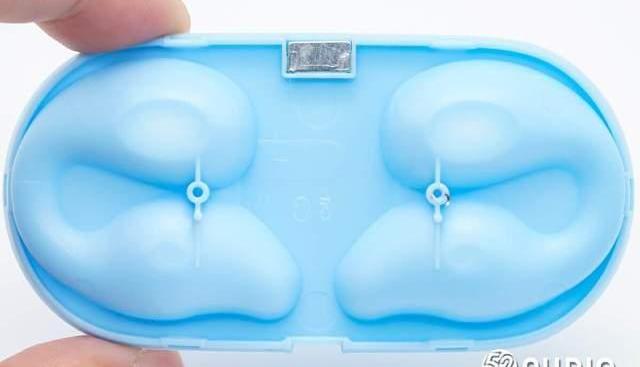

盒盖内侧座舱底部设置有一颗磁铁，用于吸附机身内部座舱固定。

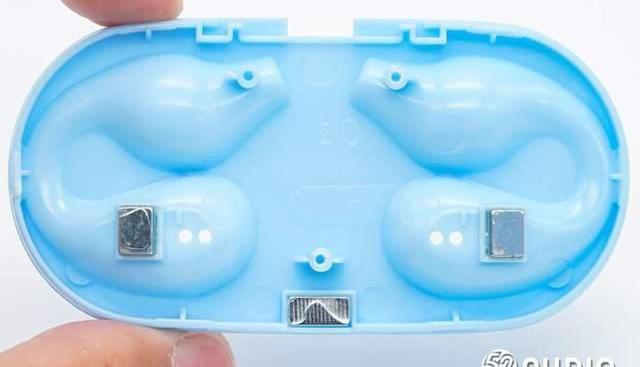

充电盒机身内部座舱结构一览，设置有三颗磁铁，用于吸附固定充电盒盖和耳机。

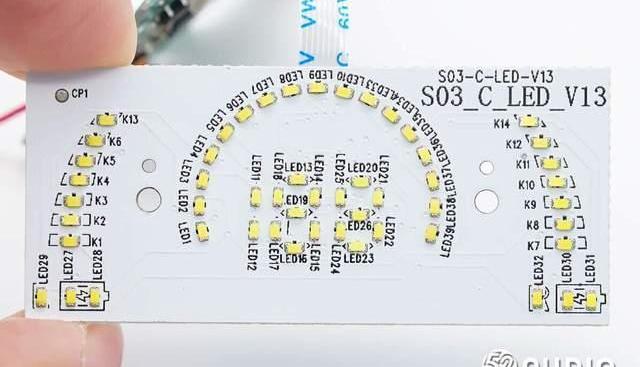

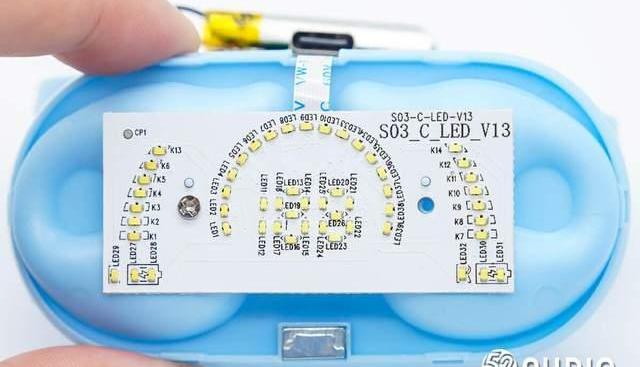

数显屏的LED灯小板电路一览，由53颗LED灯珠组成，通过点亮不同的灯光组合，来反馈实时电量信息。

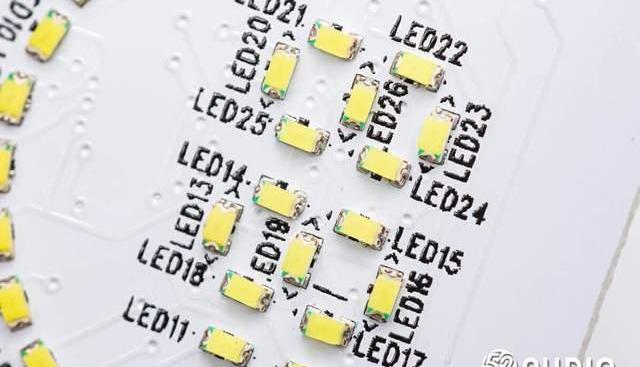

LED灯珠特写，旁边丝印有编号。

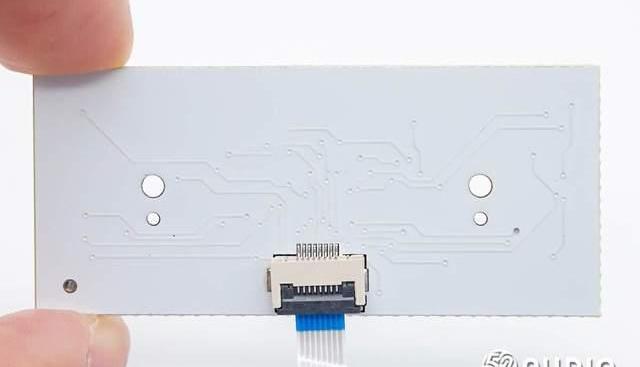

小板背面设置有ZIF连接器，连接与主板连接的排线。

福布斯：比特币和加密货币在金融系统中的应用仍在继续:金色财经报道，福布斯称，尽管有熊市，比特币和加密货币在金融系统中的应用仍在继续。[2022/10/9 12:50:45]

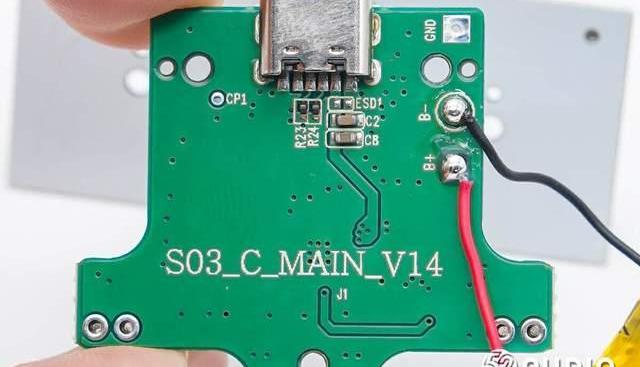

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

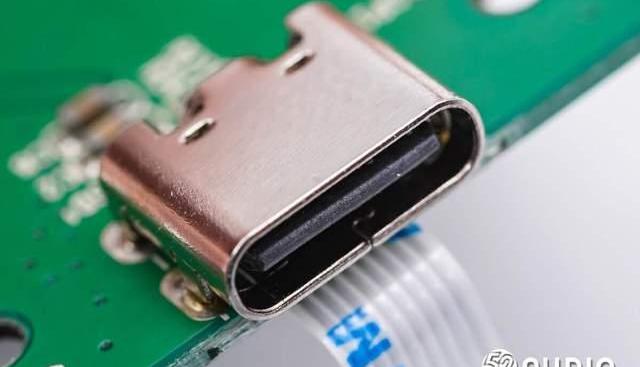

Type-C充电母座特写。

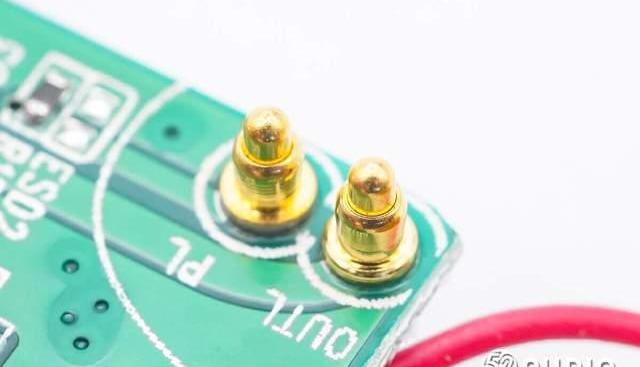

为耳机充电的Pogopin连接器特写。

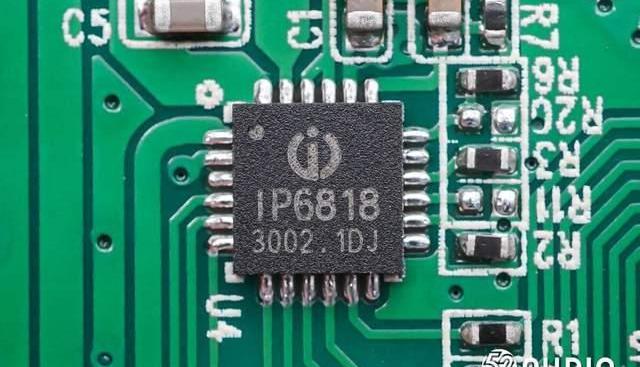

INJOINIC英集芯IP6818多功能电源管理SoC，集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等，集成度非常高，单颗芯片即可为TWS蓝牙耳机充电仓提供完整的电源解决方案。

IP6818的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。IP6818内置MCU，可灵活定制4/3/2/1颗LED电量显示；内置12bitADC，可准确计算电池电量。

据我爱音频网拆解了解到，目前已有荣耀、realme、传音、漫步者、中兴、JLab、QCY、海贝、倍思、网易云音乐、酷狗、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客、Loca等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

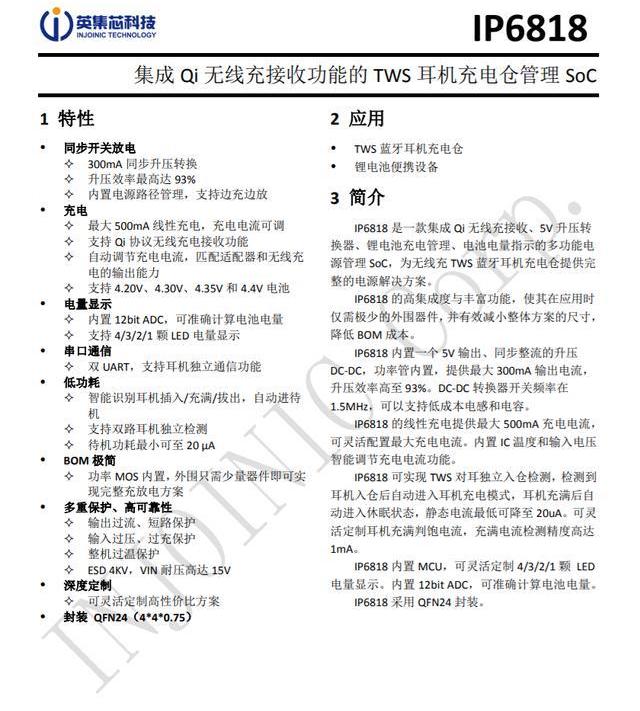

INJOINIC英集芯IP6818详细资料图。

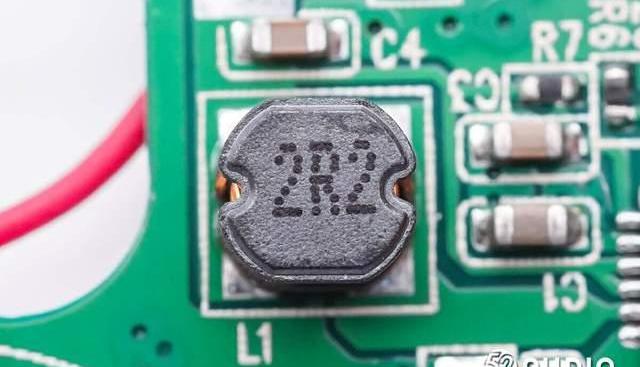

电源管理芯片外围2.2μf功率电感。

英特尔计划今年提高芯片价格，部分芯片价格或上涨20%:金色财经消息，英特尔将在今年晚些时候提高其旗舰CPU和各种其他芯片的价格，包括Wi-Fi和其他连接芯片。英特尔已经通知了客户价格上涨的消息，这可能会导致假期期间更多的PC和笔记本电脑价格上涨。虽然最终定价尚未确定，但一些芯片可能会上涨20%。

英特尔今年早些时候已经警告说，由于通货膨胀持续，以及材料、运输和劳动力成本的上升，该公司正在考虑提高某些芯片的价格。“在第一季度财报电话会议上，英特尔表示，由于通胀压力，它将提高某些业务领域的定价，”英特尔发言人在日经新闻的一份声明中表示，“公司已经开始通知客户这些变化。”

6月底，英特尔宣布开始交付专用于挖矿的定制芯片Intel Blockscale ASIC，Argo、GRIID、HIVE等加密货币矿企为首批客户。目前尚不清楚本次涨价是否会影响矿机芯片。（The Verge）[2022/7/16 2:16:56]

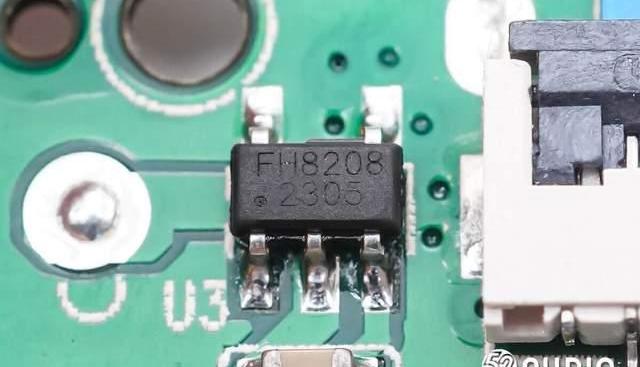

丝印FH8208的二合一锂电保护IC，内置功率MOSFET、高精度电压检测电路和延迟电路，具有电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。

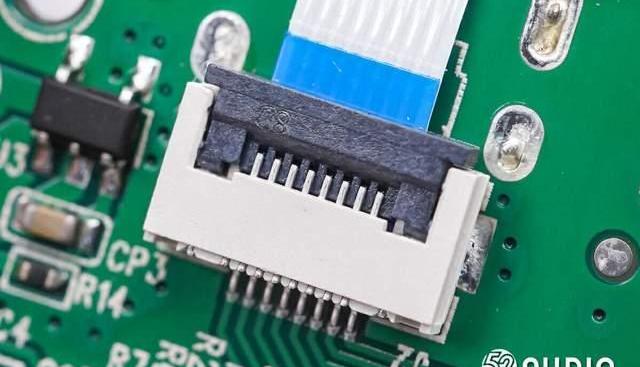

连接数显屏小板排线的ZIF连接器特写。

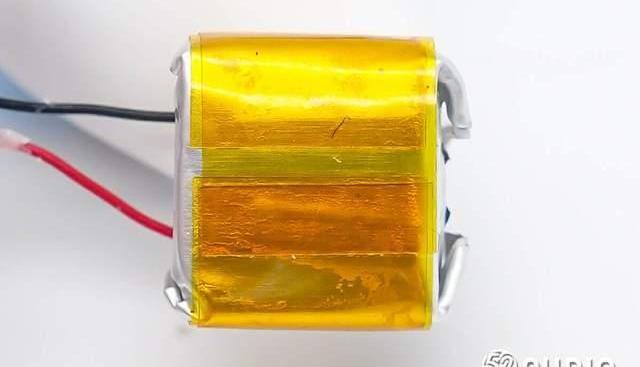

充电盒内置电池上未丝印参数信息，导线连接电池正负极镍片，通过高温绝缘胶带包裹。

耳机拆解

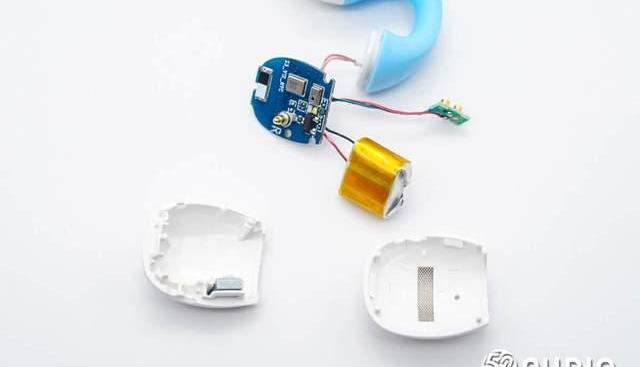

进入耳机拆解部分，首先拆开外侧腔体，内部设置有主板、电池和充电小板。

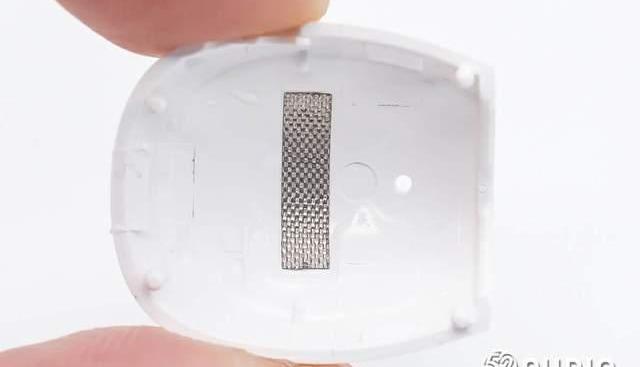

外壳内侧结构一览，设置有条状导电布，用于触摸控制功能；右侧圆形开孔，用于麦克风拾音和指示灯透光。

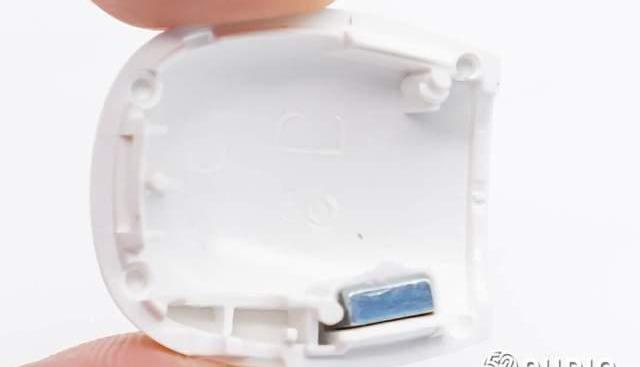

另外一侧外壳内侧结构一览，固定有磁铁用于与充电盒固定。

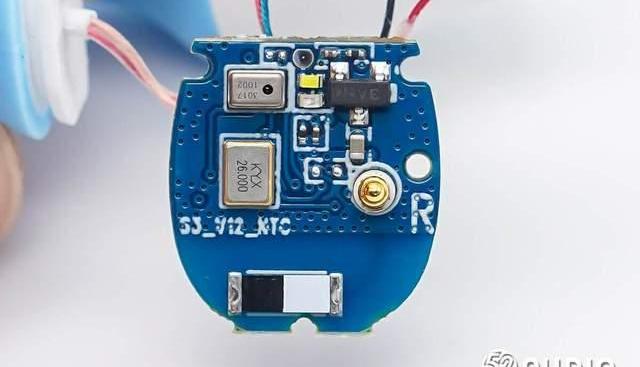

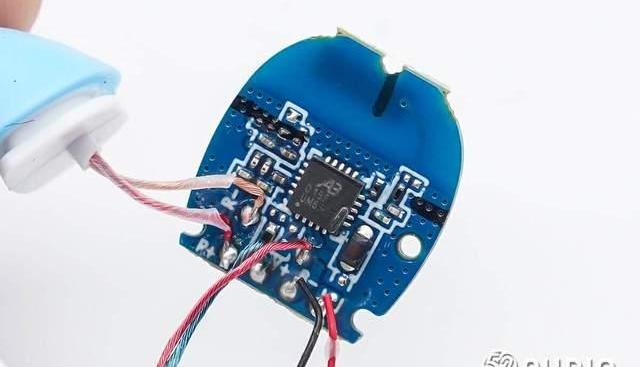

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

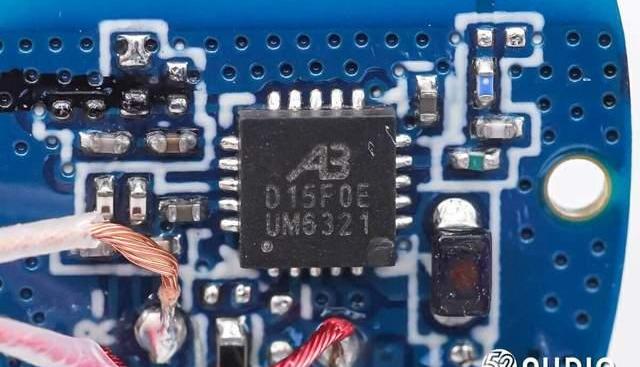

BLUETRUM中科蓝讯AB5616E2蓝牙音频SoC，内置32位高性能RISC-V处理器，支持DSP指令，运行频率最高125MHz。AB5616E2支持蓝牙5.3，最大发射输出功率+8dBm，接受灵敏度-93dBm；内置PMU，如充电器/降压/LDO。

AB5616E2具有16位单声道DAC和16位单通道DAC的音频编解码器，支持灵活的音频均衡器调节；支持采样率8、11.025、12、16、22.05、32、44.1和48KHz；支持单声道麦克风放大器输入；高性能单声道音频ADC，具有91分贝信噪比；高性能单声道音频DAC，具有97dB信噪比，带耳机放大器输出。

据我爱音频网拆解了解到，目前已有魅族、倍思、FIIL、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、公牛、NOME诺米、喜马拉雅、魔声、科大讯飞、bilibiliGoods、联想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采用了中科蓝讯解决方案。

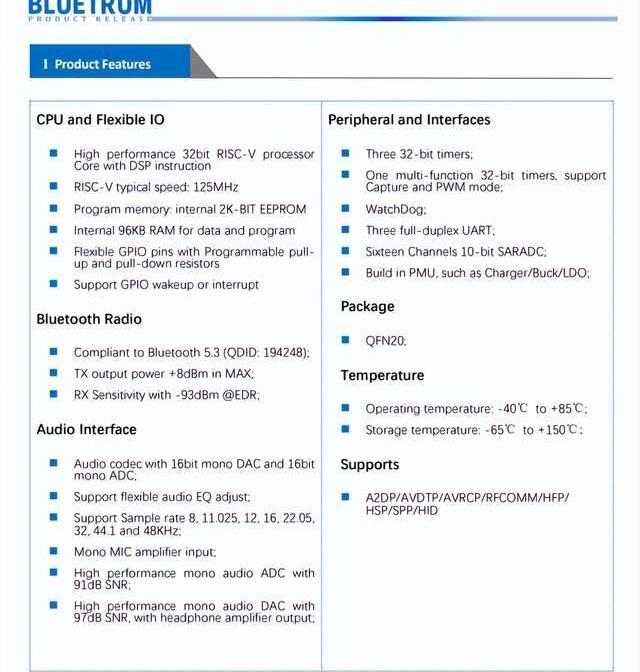

BLUETRUM中科蓝讯AB5616E2详细资料图。

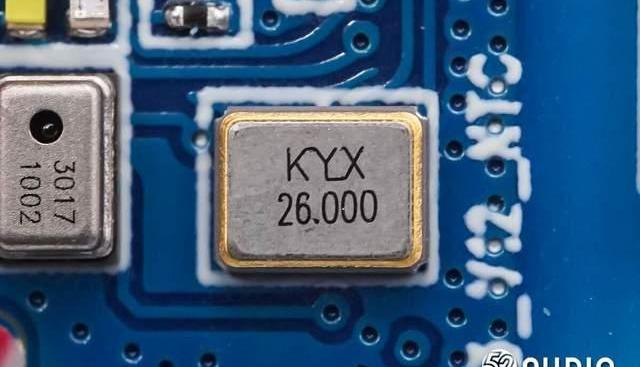

为蓝牙音频SoC提供时钟的晶振，规格26.000MHz。

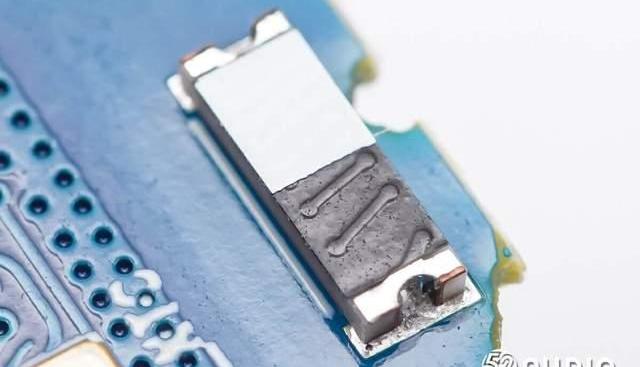

贴片蓝牙天线特写，用于无线信号收发。

连接导电布实现触摸控制的Pogopin连接器。

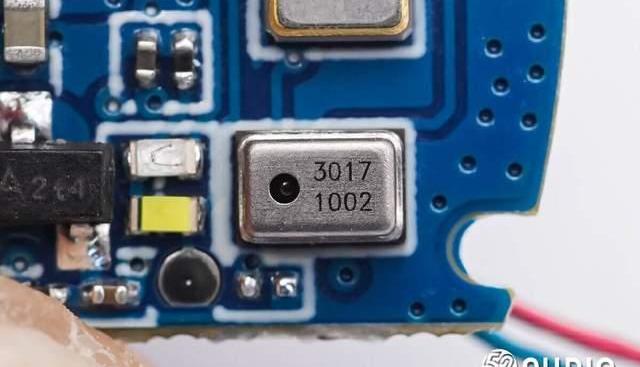

镭雕30171002的MEMS麦克风，用于语音通话功能拾音。

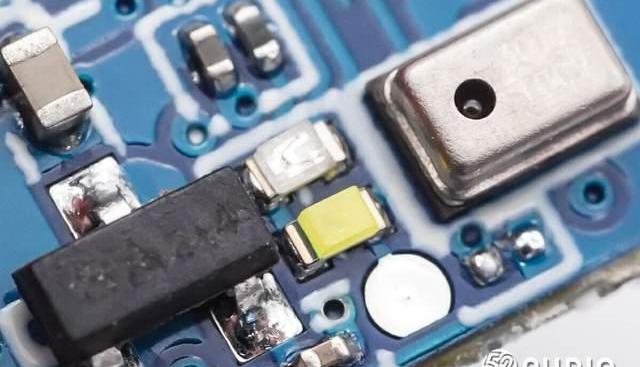

两颗不同颜色的LED指示灯，用于反馈耳机工作状态。

为耳机充电的小板一侧电路一览。

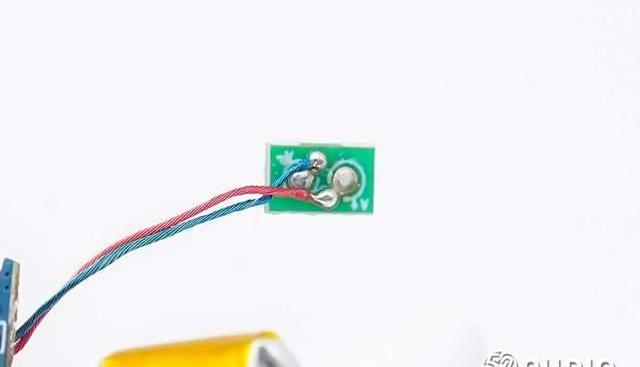

为耳机充电的小板另外一侧电路一览，与导线焊接。

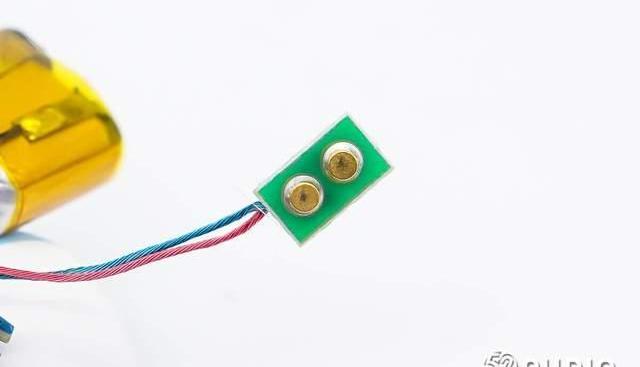

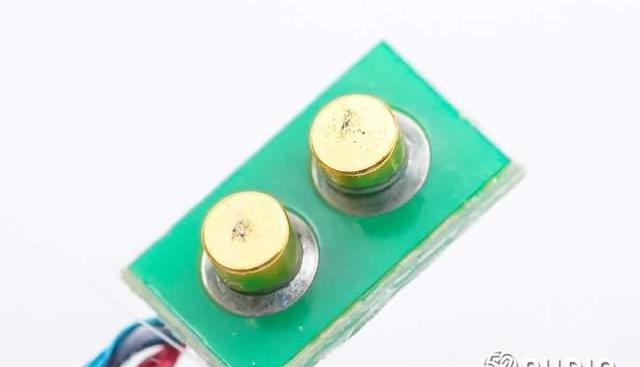

充电小板上两颗金属铜柱连接器特写。

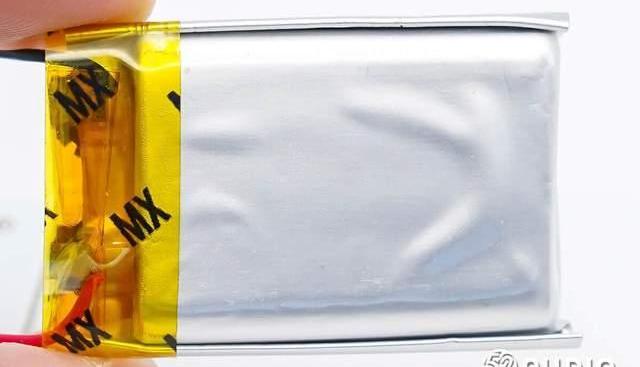

耳机内置软包锂电池，通过高温绝缘胶带防护，未丝印产品信息。

软包锂电池背部镍片与导线焊接。

打开耳机的发声单元腔体。

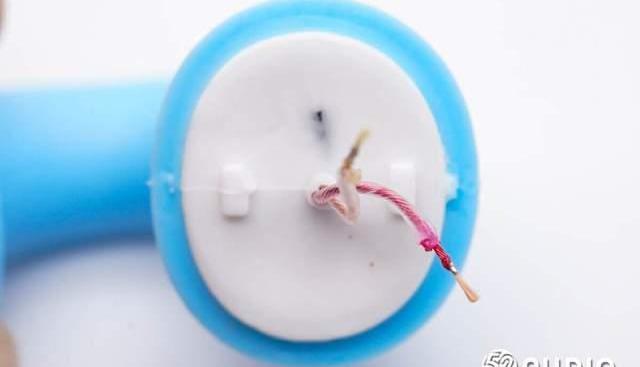

扬声器导线穿过弯臂连接到外侧腔体内部主板。

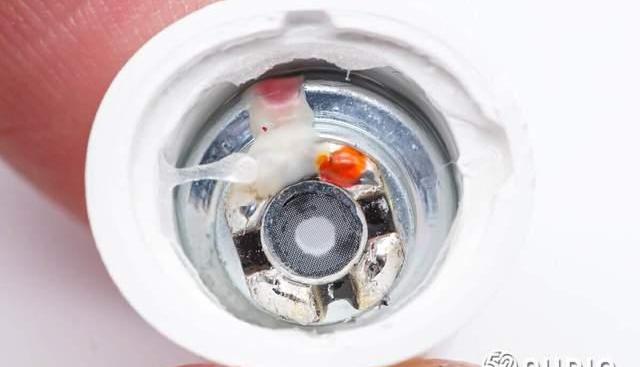

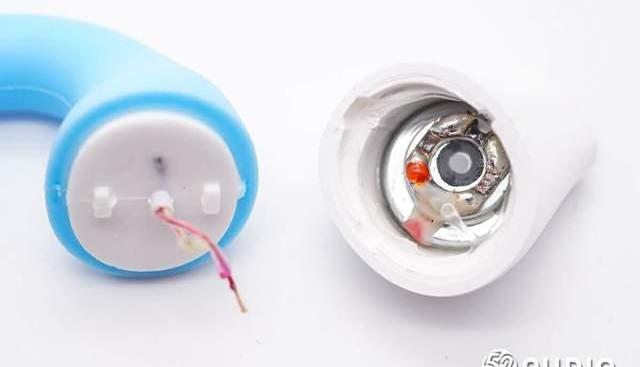

腔体内部扬声器单元结构一览。

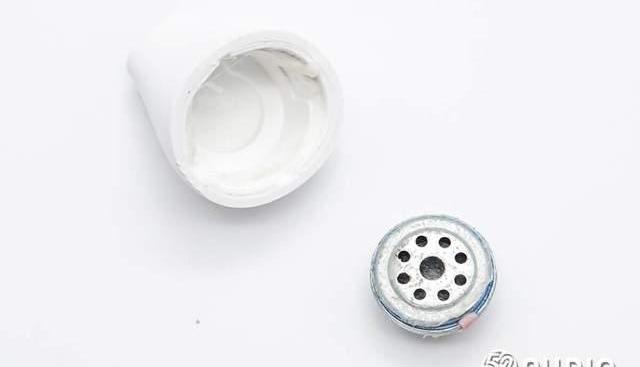

取出扬声器。

扬声器正面特写，振膜通过金属盖板防护。

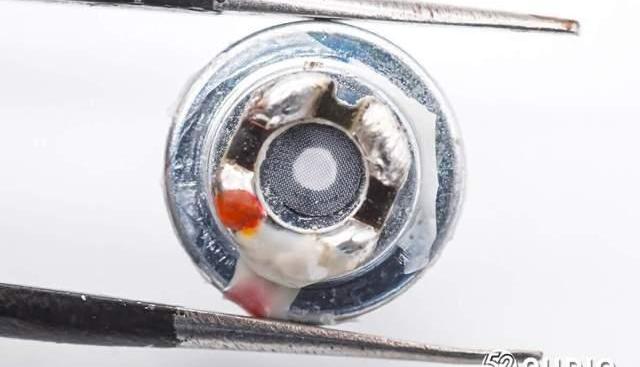

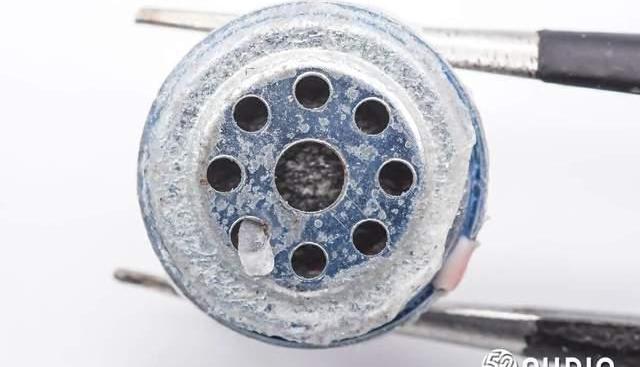

扬声器背面特写，中间设置调音孔，通过丝网防护，用于提升音频效果。

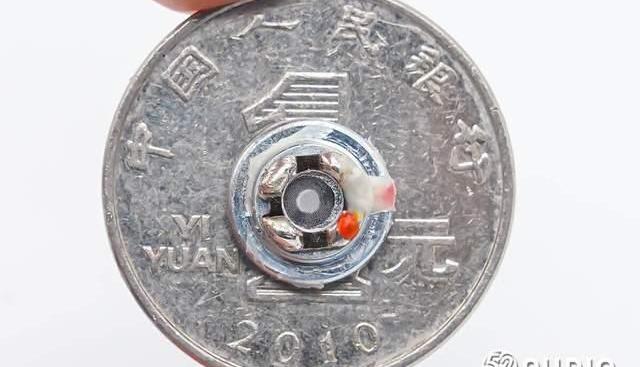

扬声器与一元硬币大小对比。

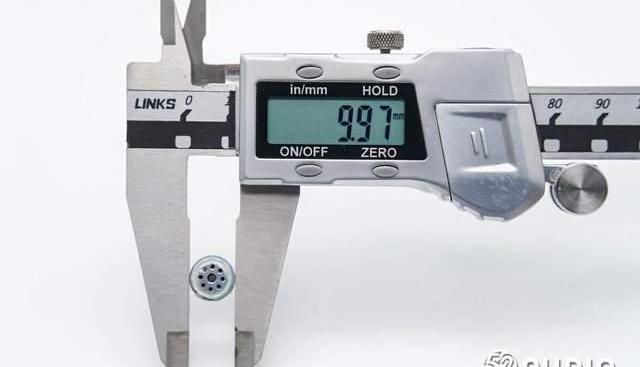

经我爱音频网实测，扬声器尺寸约为10mm。

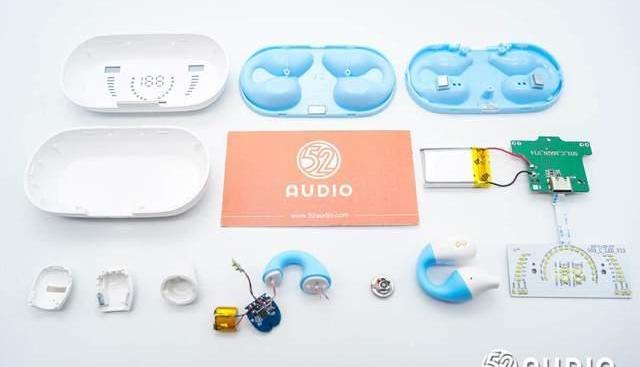

诺必行S03开放式真无线耳机拆解全家福。

三、我爱音频网总结

诺必行S03开放式真无线耳机在外观方面，充电盒采用了类似“胶囊”的外形，体积轻巧，外出便携；还搭载有数显屏，能够直观获悉剩余电量信息。专利耳机外观设计非常的独特，耳夹式结构由弹性弯臂衔接两侧腔体，并采用了硅胶材质，佩戴与耳廓舒适贴合；出音嘴犹如“茶壶嘴”设计，佩戴时更靠近耳道，但不堵塞耳道，从而保障舒适佩戴的同时尽可能降低音频传输损耗。

主要电路方面，充电盒内部包括数显屏小板、主板和电池单元。数显屏小板上搭载53颗LED灯珠，通过不同的灯光组合，来反馈实时电量信息。主板上，采用了INJOINIC英集芯IP6818多功能电源管理SoC，集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等功能，单芯片为充电盒提供完整的电源解决方案；还采用了丝印FH8208的二合一锂电保护IC，负责电池的充放电保护。

耳机内部，内侧发声单元腔体设置10mm动圈喇叭，通过导线穿过弯臂连接到外侧腔体内主板。主板上，采用了BLUETRUM中科蓝讯AB5616E2蓝牙音频SoC，内置带DSP指令的32位高性能RISC-V处理器，支持蓝牙5.3，支持单声道麦克风放大器输入，集成PMU；配备单颗MEMS麦克风，用于语音通话功能拾音。
