卓源资本投资组合：世平基于灵动微电子的低压无刷电机应用方案

方案描述

针对低压无刷电机，大联大世平集团推出基于灵动股份MM32SPIN560C的无刷电机驱动方案。由于MM32SPIN560C内部集成了一部分驱动电路，所以方案外围电路比较简单。该方案适用于多种应用场合，如空气净化器、服务器风机、吊扇、落地扇、电动手工具、吸尘器、无人机电调、小型水泵等。

1.1硬件设计说明

1.1.1主控

主控部分，采用的是灵动股份MM32SPIN560C，一款基于高性能ArmCortex-M0为内核的32位微控制器。MM32SPIN560C最高工作频率可达96MHz，内置高速存储器，具有丰富的I/O端口和多种外设，包括：

128KBFlash，8KBSRAM

包含12位的ADC，采样速度高达3Msps

5个通用定时器、2个针对电机控制的PWM高级定时器

1个I2C接口、2个SPI接口和3个UART接口

针对电机应用内置3个运放，3个比较器

内嵌经出厂调校的48MHz高速振荡器

内置预驱工作电压7V～48V

5VLDO稳压器，输入电压最高13.5V

知名基金公司Direxion向SEC申请推出比特币以太坊策略ETF:金色财经报道，根据向美国证券交易委员会 (SEC) 提交的文件，知名基金公司Direxion正在申请推出比特币以太坊策略ETF--Direxion Bitcoin Ether Strategy ETF。该产品将投资比特币和以太坊期货合约，也可能投资于其他具有期货产品敞口的ETF。就在同一周，Volatility Shares、Bitwise、VanEck、Roundhill、ProShares 和Grayscale六家公司已向 SEC 提交以太坊ETF申请。

金色财经曾报道，彭博ETF分析师James Seyffart和Eric Balchunas预测，美国现货比特币ETF今年推出的可能性为65%。[2023/8/3 16:15:08]

提供QFN48封装

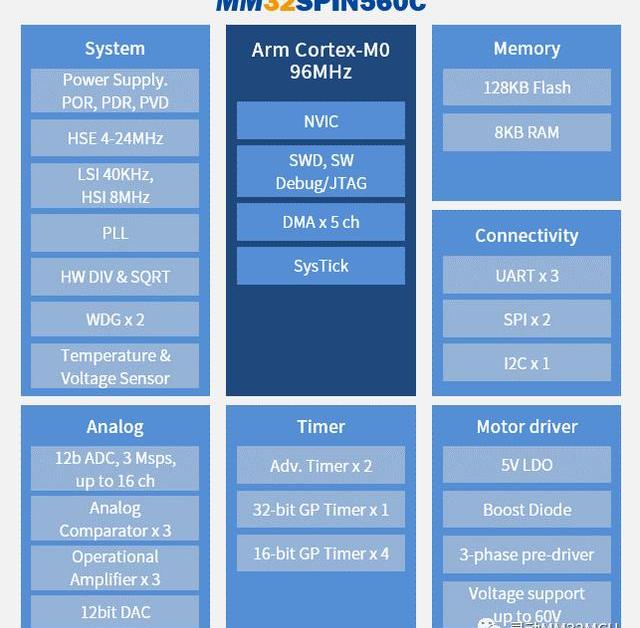

MM32SPIN560C框图如下图所示：

1.1.2N-MOSFET

电机驱动部分，采用6颗N-MOS管来做电机的电子换相控制，并选择Nexperia的PXN012-60QL芯片。PXN012-60QL体积小、功耗低、漏源电压可达到60V，连续漏电流可达到42A，开关频率可达到30KHz以上。

Web3投资机构Cipholio Ventures对Meta Era进行战略投资:据官方消息，Web3投资机构Cipholio Ventures宣布将对Web3内容生态聚合器Meta Era进行战略投资，并共同致力于线上及线下Web3科普推广。这次投资是Cipholio Ventures和Meta Era在香港新政策出台后加大投资力度的重要举措。双方将充分发挥各自优势，在区块链技术应用、Web3理念传播等方面展开深入合作。

据悉，Cipholio Ventures是一家以研究为导向的投资公司，专门研究有可能重塑万亿美元市场的加密货币、代币和区块链项目。Meta Era 是立足于香港的Web3.0资源聚合器，已与数百家投资机构，web3企业及业内媒体、社区建立了合作。[2023/6/1 11:53:01]

1.1.3电源设计

电源部分，采用了圣邦微LDOSGM2225电源芯片。其特点如下：

宽电压输入Vin：3.6V～36V

输出电压可调Vout：1.8V～15V

最大输出电流Iout：800mA

低噪音、低损耗电压

封装小，最小封装大小为3*3mm

过流/短路保护

过热保护

工作温度范围：-40℃～125℃

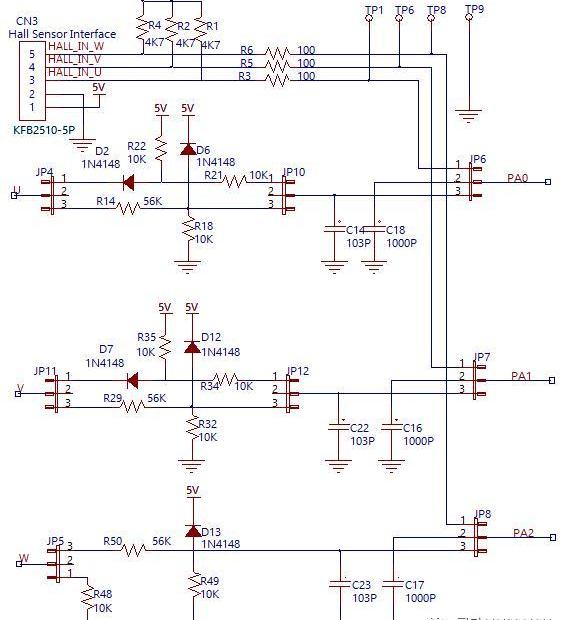

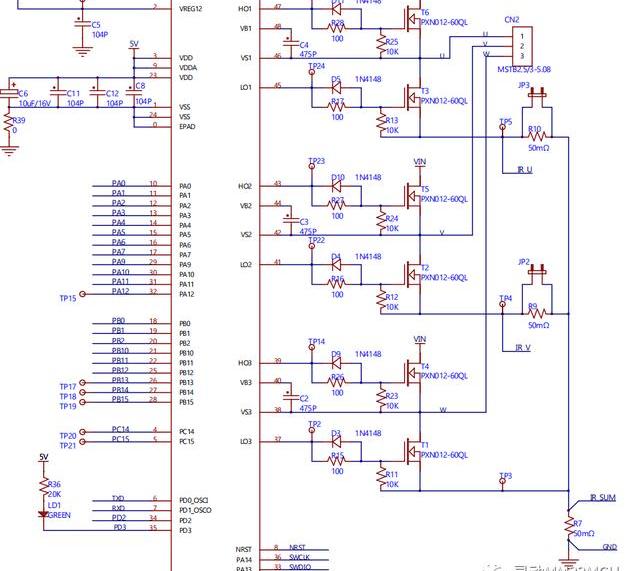

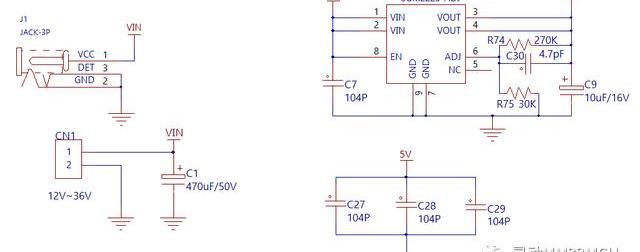

方案原理图：

DAI回升至0.98美元区间:3月12日消息，CoinGecko数据显示，当前DAI已回升至0.98美元区间，短时升至0.984121美元，现报0.971387美元。

此前报道，Maker治理已通过最新的紧急投票制定一系列参数变更限制Maker对受损稳定币的风险敞口并加强DAI锚定价格，提交的参数更改计划48小时内（即UTC时间3月13日16:14）部署。

据悉，该提案提议变更USDC相关资产风险和治理参数，将UNIV2USDCETH-A、UNIV2DAIUSDC-A、GUNIV3DAIUSDC1-A以及GUNIV3DAIUSDC2-A等USDC相关LP作为抵押品的债务上限降至0。提案还要求更改PSM-USDC-A、PSM-GUSD-A等锚定稳定模块的部分参数以减轻协议风险。[2023/3/12 12:58:16]

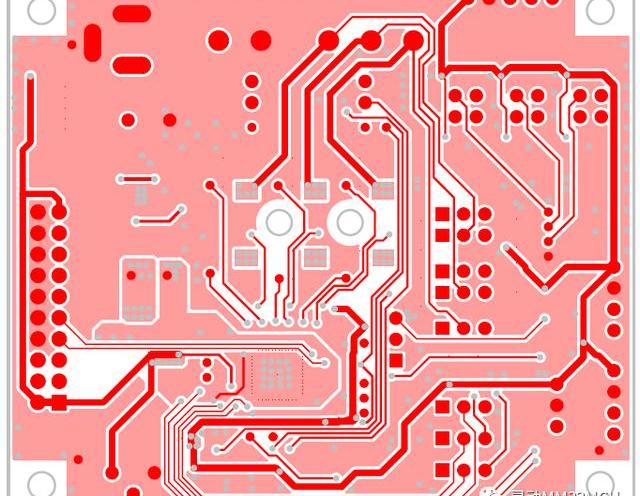

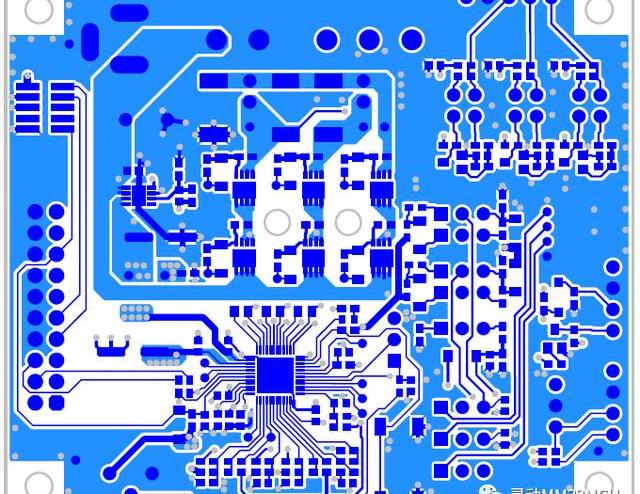

PCBLayout：

Reflexivity创始人：多个DCG相关币种正被大幅抛售:12月17日消息，加密货币分析机构Reflexivity Research的创始人Will Clemente发推称，多个与DCG相关的加密货币（FIL、ZEN、ETC、NEAR等等）昨晚均遭到大幅抛售，怀疑抛压来自于DCG本身。CHEV合伙人Adam Cochran也表示，从具体某些山寨币的跌幅以及成交量来看，DCG似乎正在清算。

行情数据显示，FIL暂报3.11美元，24 小时内跌幅18.97%，凌晨最低一度触及2.419美元，最大跌幅超40%。[2022/12/17 21:50:00]

1.2软件设计说明

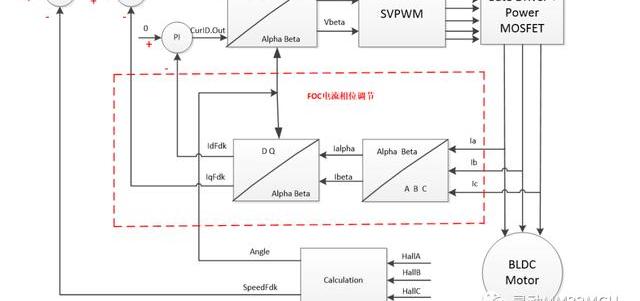

软件部分，采用的是世平HALLFOC双电阻采样的软件库架构，通过板载电位器使电机旋转，如此一来，整个软件结构清晰易懂。同时，还采用了双环控制，详情可见矢量控制框图，如下所示：

1.2.1SVM

空间矢量脉宽调制是FOC的基础，是根据其所在扇区选择非零矢量与零矢量合成而成。SVM有三种类型：五段式、七段式、混合式。七段式开关次数较多，但谐波较小；五段式开关次数是七段式的一半，但谐波较大，代码采用的是七段式。SVM的实现流程大致如下：

V神：微信在账户恢复方面的表现远好于谷歌等应用:7月25日，V神在其社交平台讨论钱包恢复的便捷性问题时表示，许多 Web2 账户的恢复流程极其繁琐。在这方面，微信的表现远好于谷歌等应用。[2022/7/25 2:36:20]

1

判断合成矢量所在扇区

2

计算相邻矢量作用时间

3

计算各桥臂导通时间

4

得到各相PWM占空比

5

更新相应寄存器值

1.2.2CurrentSensing

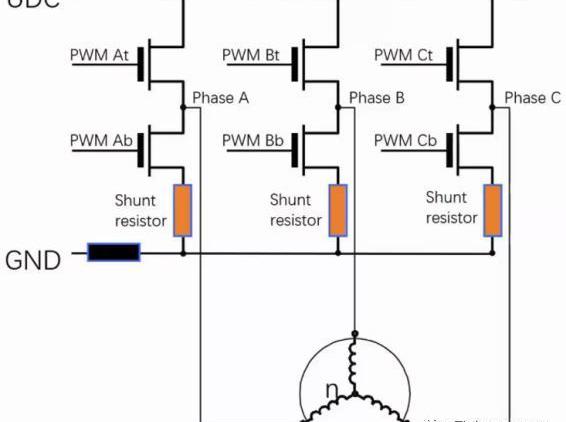

在电流环，选择双电阻采样，通过采样V和W相的下桥臂电阻上的压降，再用基尔霍夫电流定律计算第三相的电流。

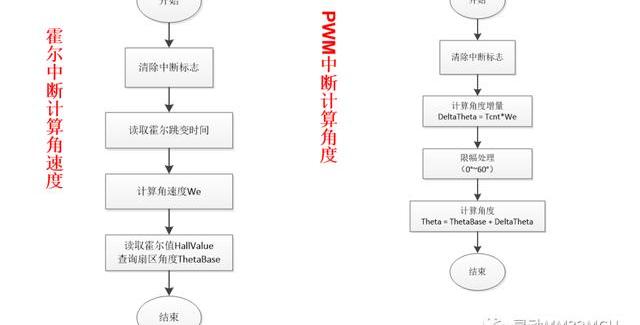

1.2.3HALL角度补偿插值

在速度环，软件采用霍尔传感器插值补偿角度方法，对电机转子的速度进行估计与控制。

1.2.4软件架构介绍

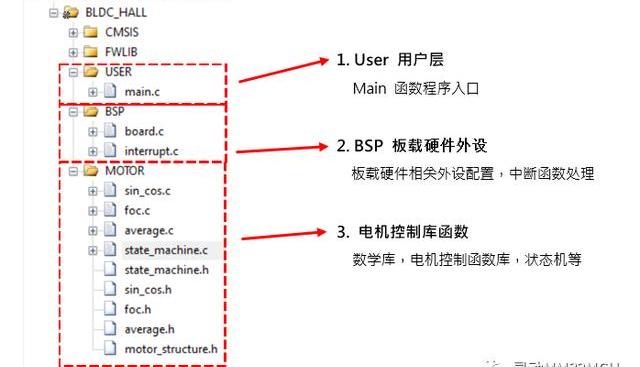

世平提供的FOC软件结构如下图所示，这套软件具有以下特点：

1

时序清晰

仅使用一个常用中断，减少可能的时序冲突和BUG。

2

便于移植

算法层、驱动层、数学库完全独立，软硬件配置完全剥离，互不干扰。

3

定标统一

统一Q15小数定标。

4

函数模块化

逻辑清晰的状态机，简洁明了的状态切换。

5

配置方便

主要参数配置意义明确，可视化。

灵动股份官网附有MM32SPIN560C的全套低压无刷电机套件软件支持包，详情请见灵动股份官网链接：

https://www.mindmotion.com.cn/support/development_tools/evaluation_boards/motor_dk/mm32spin560c/

2?

场景应用图

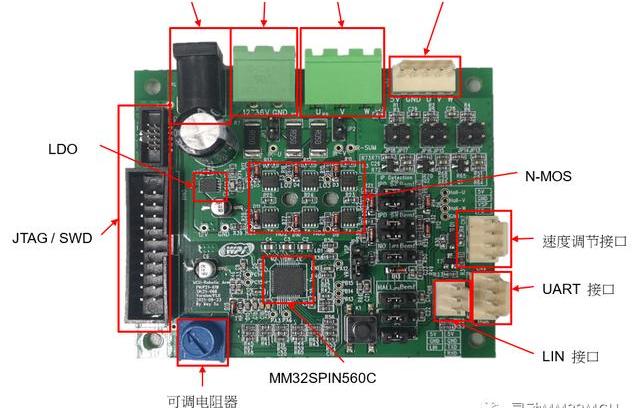

3?

产品实体图

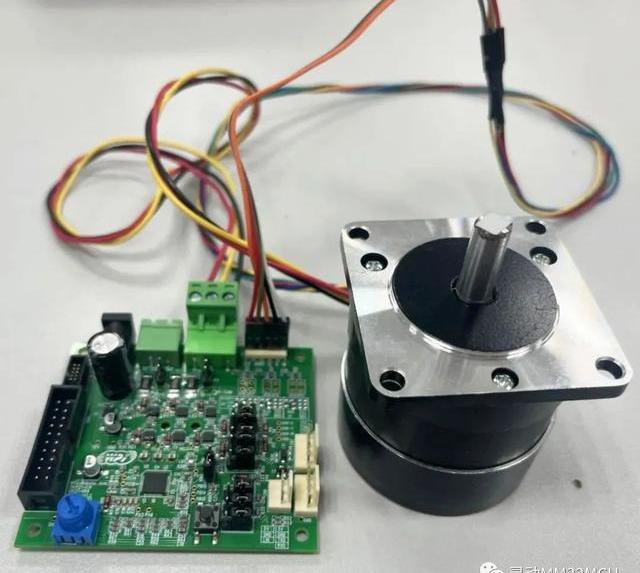

4?

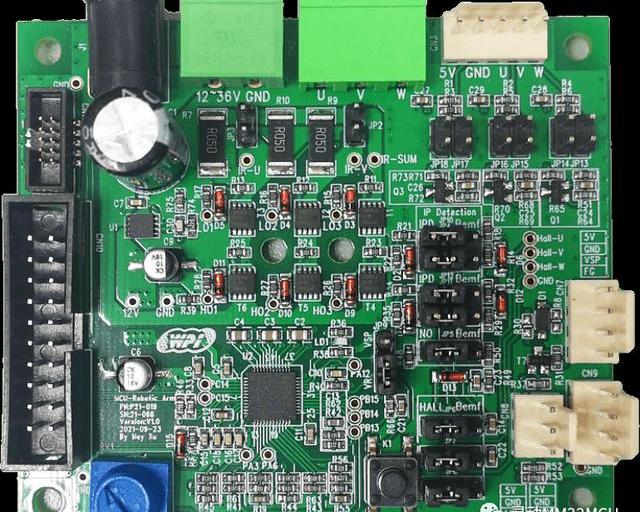

展示板照片

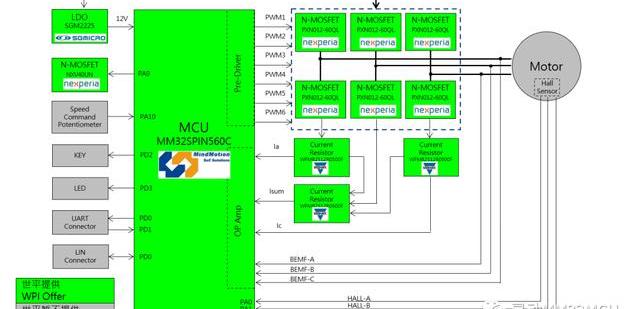

5?

方案方块图

6?

核心技术优势

1

ArmCortex-M032位MCU，主频高达96MHz，内置预驱、比较器和放大器，整个驱动电路简单

2

MCU电源使用5V，可由MCU内部LDO转换

3

支持有传感器/无传感器的BLDC/PMSM电机

4

支持1/2ShuntR三相电流采样

5

可通过跳线选择不同的电机回授方式，比如：HALL、BEMF、IPD等

6

支持DCBus电压,总电流量测

7

使用MCU内建比较器作为过电流保护

8

ADC采样速率高达3Mbps

9

支持单电阻PWM移相，降低单电阻算法复杂程度

7?

方案规格

1

MCU：ArmCortex-M032-bit内核，主频高达96MHz

2

MCU电源使用5V，可由MCU内部LDO转换

3

支持UART通讯&LIN通讯

4

支持2种电源输入接口：DC-Jack和接线端子

5

使用60V/40AN-MOS管*6

6

支持2种SWD调试接口

7

支持2种调速接口：电位器和外接电压

8

具备LED指示灯&按键

9

开发板尺寸:65*75mm
