拆解报告：锤子20000mAh 2A1C 45W PD双向快充移动电源

近期罗老师开始了直播带货，虽说时间不久，但是每次取得的成绩却不容小觑。从首秀超过1.1亿元的交易总额到直播带货倍思氮化镓快充，2小时销售10000台，可见他的人气之高，不言败的精神也着实让粉丝们佩服。

作为锤子科技的创始人，罗老师的公司虽已被字节跳动收购，但是相关的数码产品研发却没有因此停滞。最近充电头网拿到了锤子一款20000mAh的45WPD双向快充移动电源，这款充电宝不仅容量大，而且支持45W双向PD快充，此外还配有两个USB-A口，均支持18W快充输出，非常实用。下面我们就对这款移动电源进行拆解，看看如今的锤子产品做工如何。

一、锤子45W双向快充移动电源外观

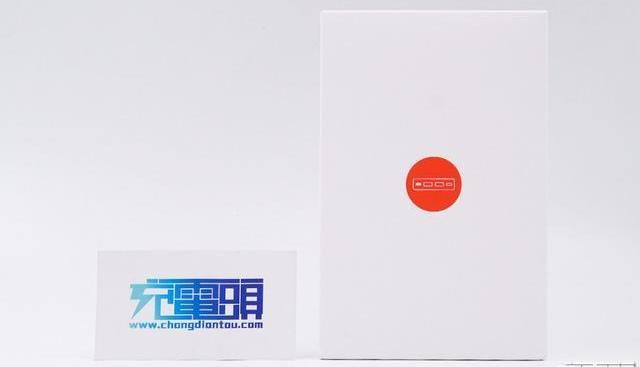

包装盒正面中心有红底加移动电源输出端简图组成的logo标识，此外无其它信息，设计简单。

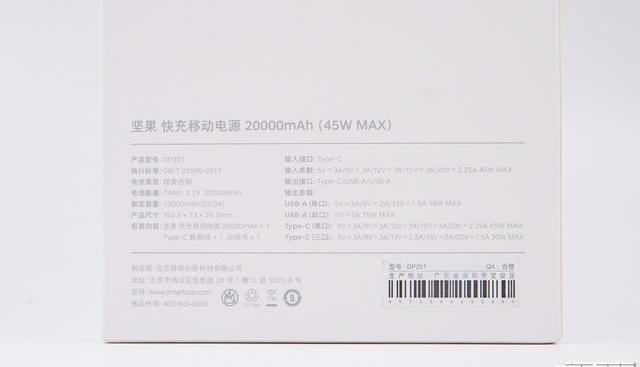

盒子背面标印有产品的规格参数信息。

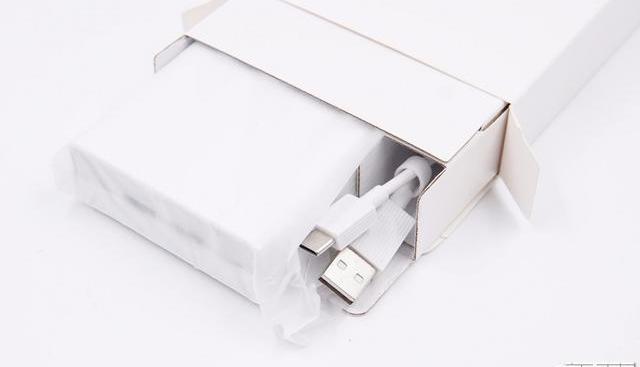

包装盒内部还有硬质纸盒用来放置移动电源和数据线，移动电源外套有防尘塑料袋。

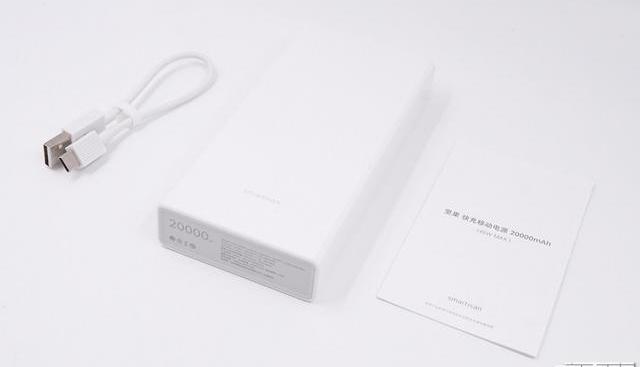

包装内含移动电源、USB-AtoUSB-C数据线以及使用说明书。

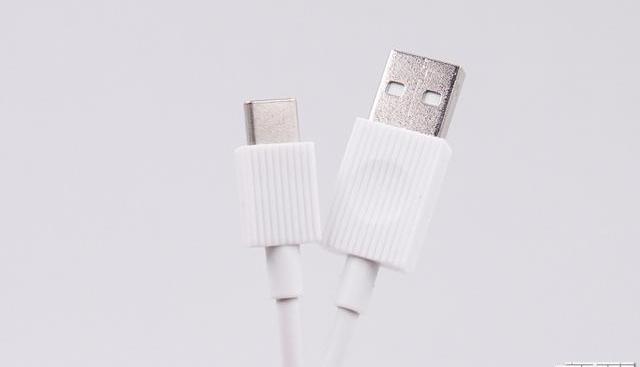

数据线两端做了抗弯折处理，线头塑料外壳采用条纹加凹面设计，方便插拔使用以及增加手感。

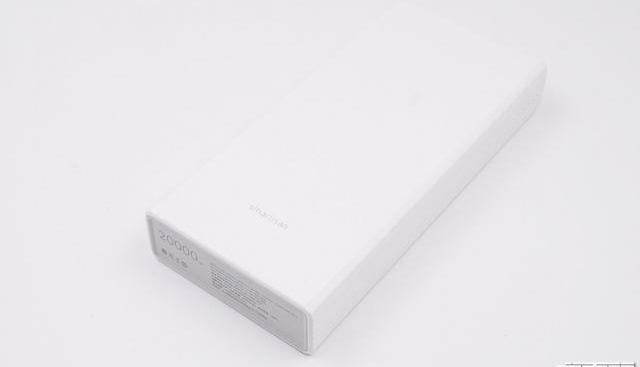

移动电源机身壳采用波浪形外观造型设计，表面哑光处理，机身边角弧面过渡不硌手，产品整体使用手感好。

Reddit发布NFT头像系列以纪念NFL新赛季开赛:金色财经报道，随着底特律雄狮队和堪萨斯城酋长队本周即将为NFL赛季拉开帷幕，北美社交论坛Reddit推出了一系列NFT支持的头像，以纪念NFL联盟的32支球队。该公司表示，这波数字资产代表了Reddit迄今为止发布的最大规模的“收藏头像”集合之一。每枚“Snoo”NFT的售价为25美元（反映了该公司标志性的外星人吉祥物），每支NFL球队对应的NFT头像上限为500枚。[2023/9/7 13:23:13]

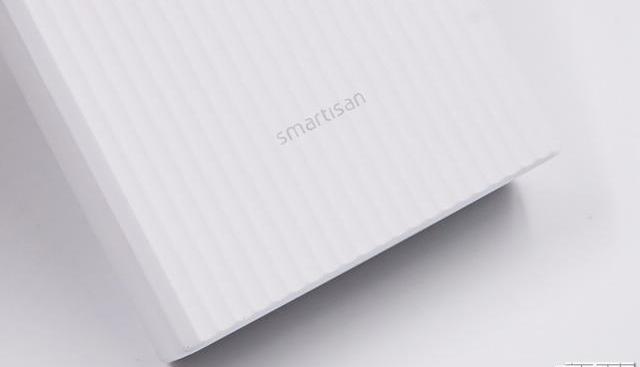

机身正面下端印有锤子的“Smartisan”英文品牌。

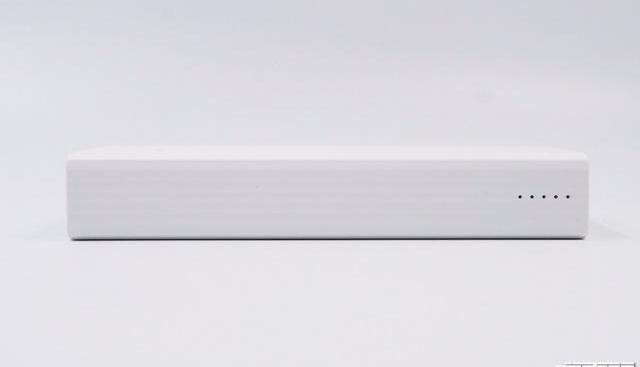

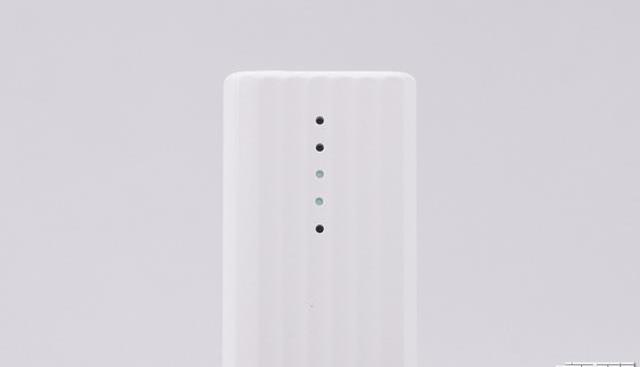

机身侧面靠近输出端处设有LED指示灯。

五颗LED灯中，上面四颗为电量指示灯，并且采用的是走马灯式电量显示方式；最下面一颗为快充指示灯，当移动电源进入快充状态时才亮。

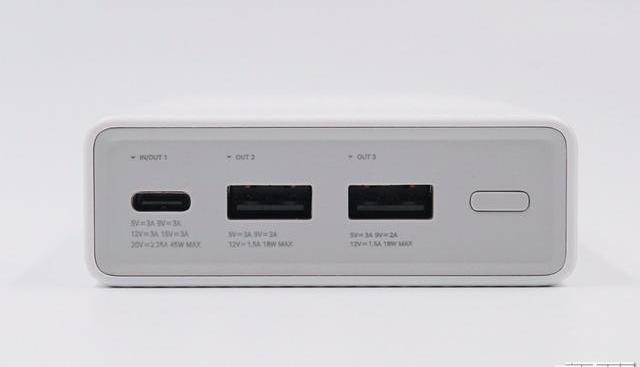

输的顶面配备2A1C三个USB接口以及电源开关键。三个接口均采用黑色胶芯，接口旁还标有相应的规格参数。

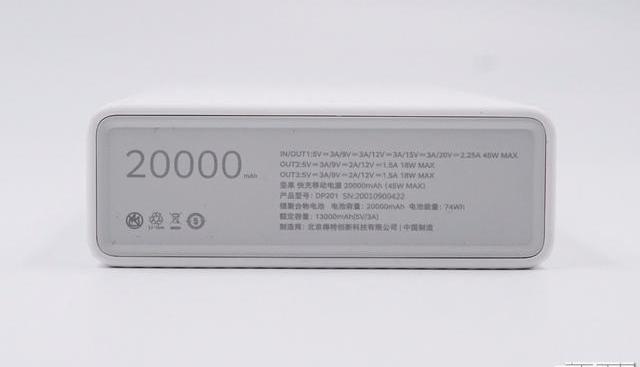

底部外壳上印有移动电源的规格参数产品型号：DP201SN：20010900422电芯类型：锂聚合物电池电池容量：20000mAh电池能量：74Wh额定容量：13000mAh制造商：北京得特创新科技有限公司

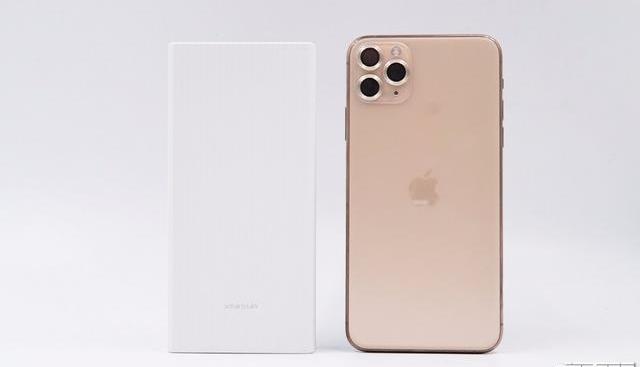

和苹果iPhone11ProMax大小比较，两者大小相当。

美国银行：2月Token化黄金市场价值超过10亿美元:4月14日消息，据 CoinDesk 援引美国银行（BAC）研究报告显示，随着现实世界资产 Token 化步伐加快。上个月 Token 化黄金市场的价值超过 10 亿美元。

美国银行将商品、货币和股票等现实世界资产的 Token 化视为采用数字资产的关键驱动力。该报告称，将贵金属 Token 化可以增加流动性，并使投资者能够快速有效地重新平衡投资组合。[2023/4/14 14:04:10]

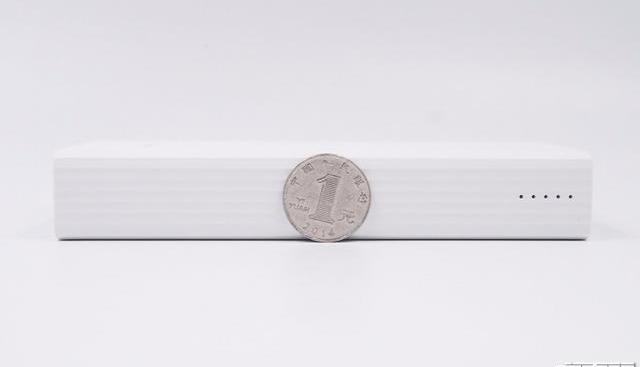

厚度比一元硬币直径一样。

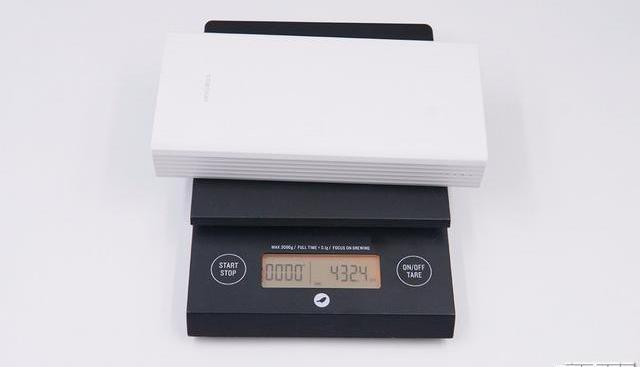

净重约为432g。

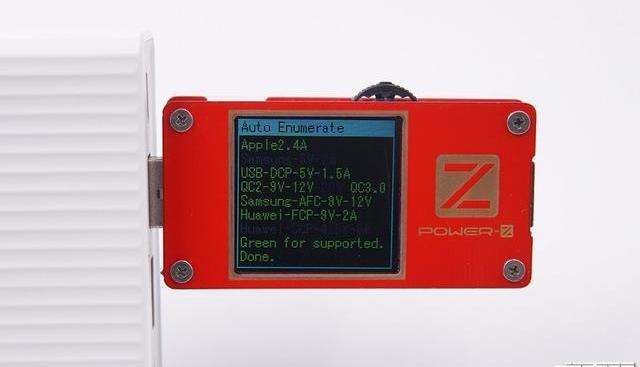

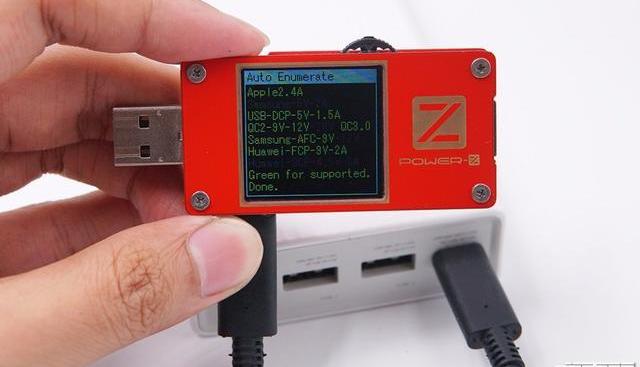

使用ChargerLABPOWER-ZKT001检测两个USB-A口的输出协议，发现它们都支持Apple2.4A和DCP协议，以及QC2.0、QC3.0、AFC、FCP多个快充协议。

另外使用KT001检测USB-C口的输出协议，发现C口同样支持Apple2.4A、DCP、QC2.0/3.0、AFC、FCP这些协议。

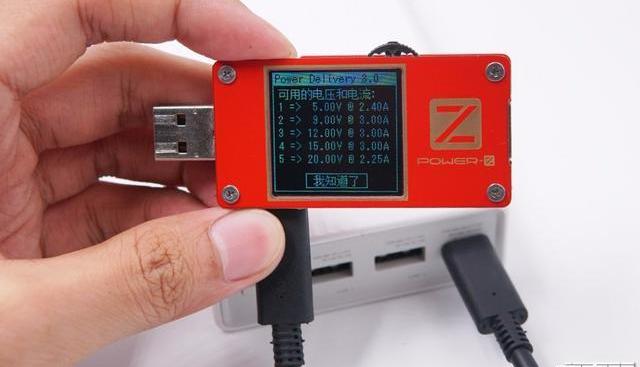

除此之外，其PDO报文显示USB-C口还支持USBPD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

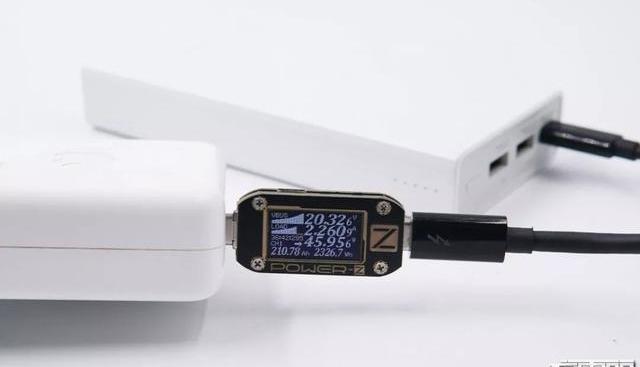

输入方面，使用苹果61W充电器给移动电源充电，电压20.32V，电流2.26A，充电功率约为45.95W，成功开启PD快充。

外媒：Paxful两位联创争夺公司控制权或是平台关闭的真正原因:4月7日消息，比特币P2P市场Paxful的两位联合创始人 Artur Schaback和Mohamad (Ray) Youssef在美国特拉华州法庭上的激烈争执可能是4月4日Paxful突然关闭的真正原因。根据法庭文件，Schaback和Youssef于2015年共同创立了Paxful ，现在他们正在就公司的控制权提起诉讼，对彼此提出多项指控。[2023/4/7 13:49:37]

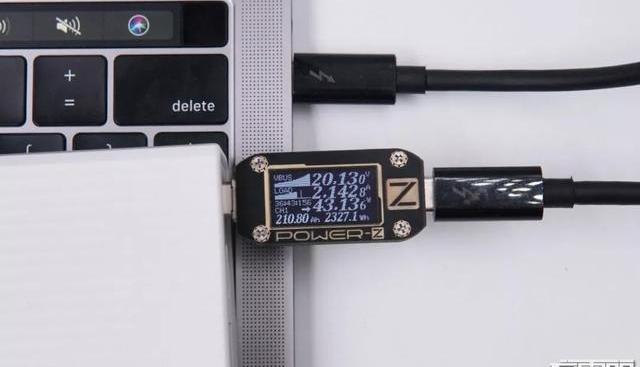

输出方面，使用锤子这款移动电源给MacbookPro充电，电压20.13V，电流2.14A，充电功率约为43.13W，成功开启PD快充。

二、锤子45W双向快充移动电源拆解

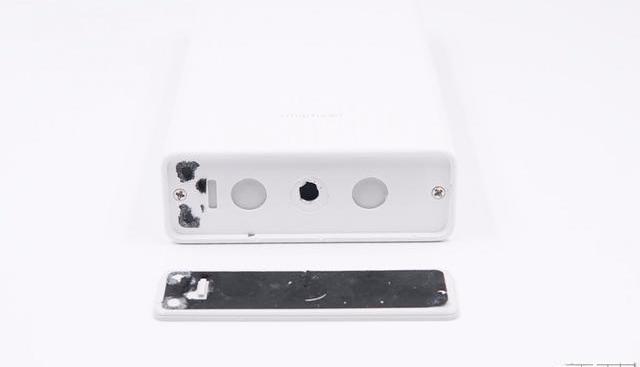

底部外壳使用黑色双面胶粘贴固定，拆下后可以看到机身壳两侧有螺丝进行固定。

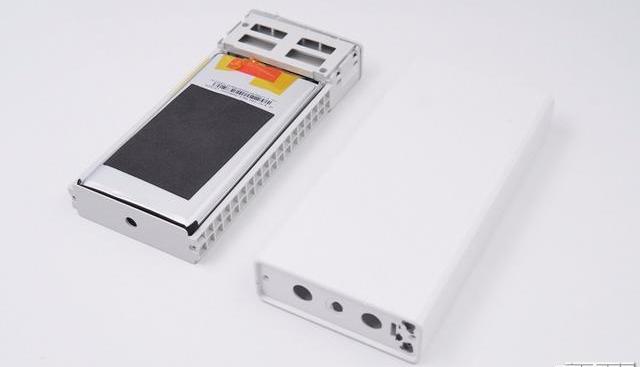

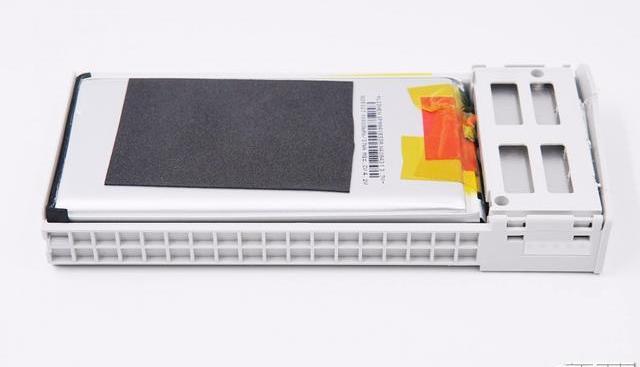

拆下螺丝即可从另一端将塑料支撑框架抽出。

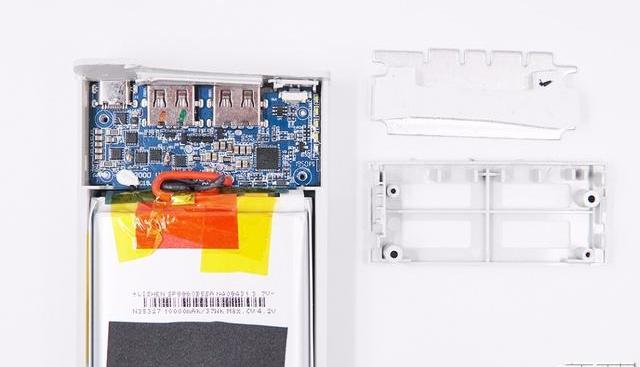

支撑架头部有保护塑料板，对角使用螺丝固定，并镂空设计防止内部积热，此外还有固定槽用来放置电芯，电芯贴有泡棉胶保护。

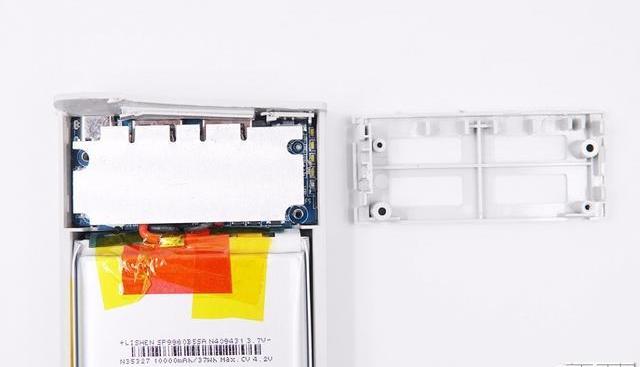

拆掉保护塑料板，PCB板上配有大块金属散热片帮助散热。

在散热片和PCB板之间有导热垫导热。

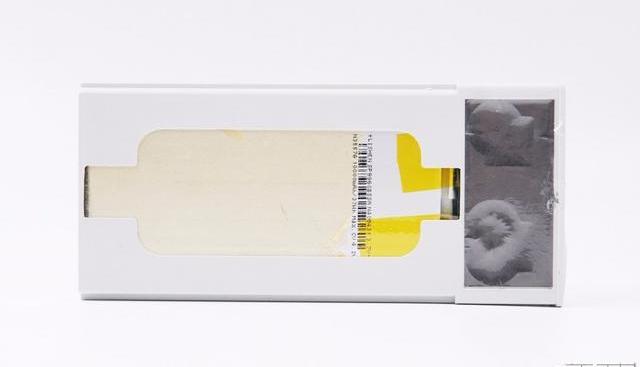

支撑架另一面头部贴有石墨导热贴纸，塑料板部分镂空，同样是为了帮助电芯散热。

Stripe完成65亿美元融资 用于为员工提供流动资金:金色财经报道，据Stripe官网消息，支付巨头Stripe宣布以500亿美元估值完成65亿美元融资，参投方包括a16z、BaillieGifford、Founders Fund、General Catalyst、MSD Partners、Thrive Capital、GIC、高盛和淡马锡。

Stripe表示，本轮融资不会用于开展业务，而是将用于为前员工和现员工提供流动资金，并解决与股权激励相关的员工预扣税义务。[2023/3/16 13:07:18]

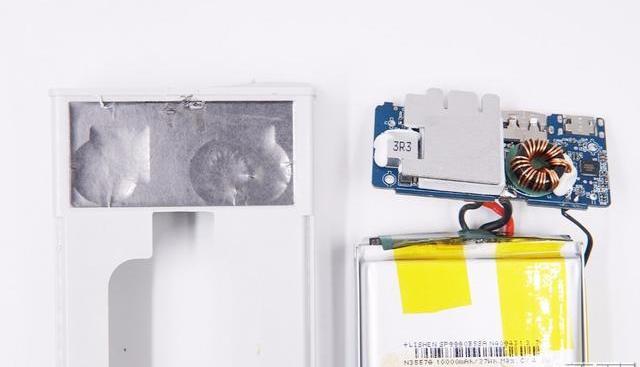

将电芯和PCB板取出，电路板背面同样有金属散热片和导热垫设计。

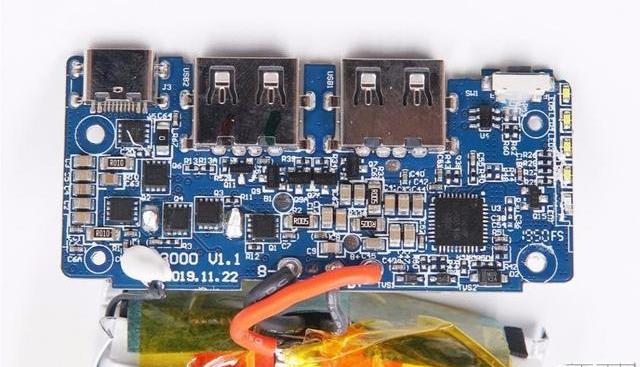

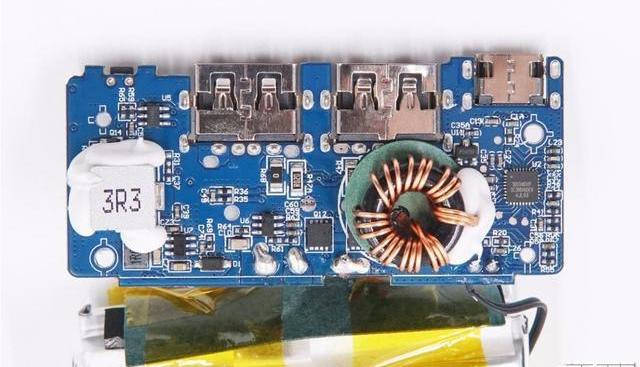

PCB板正面一览，两颗电感打胶固定。

PCB板背面一览。

经过对移动电源电路观察分析发现，锤子这款20000mAh45WPD双向快充移动电源采用两路电路设计，其中USB-C一路采用USBPD协议芯片搭配升降压控制芯片实现移动电源双向快充功能；另外两个USB-A口为一路由一颗升降压芯片进行控制输出，单口快充双口输出则智能分配功率。下面我们从输入端开始一一了解各个芯片信息。

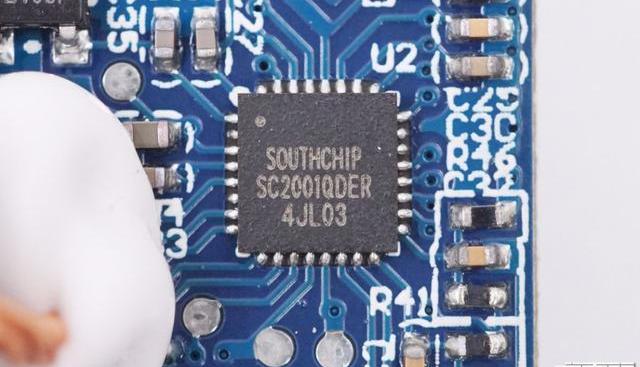

USBPD协议芯片采用南芯SC2001。这款芯片最多可支持五口输出，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPERVOOC等多种快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bitADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域，已获各大厂青睐，并在逐步送样中。此前充电头网已经对南芯SC2001做了相关报道。

zkSync：将在合并前1小时暂停1.0主网:9月14日消息，zkSync官方在社交媒体上发文表示，将在合并前1小时暂停zkSync1.0主网上的活动，一旦合并完成，官方将在运行一系列测试后将主网恢复。[2022/9/15 6:56:46]

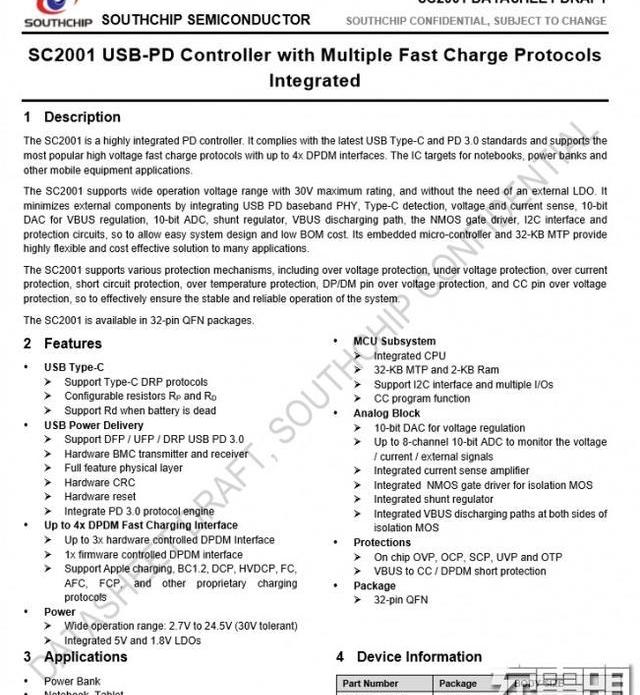

南芯SC2001资料信息。

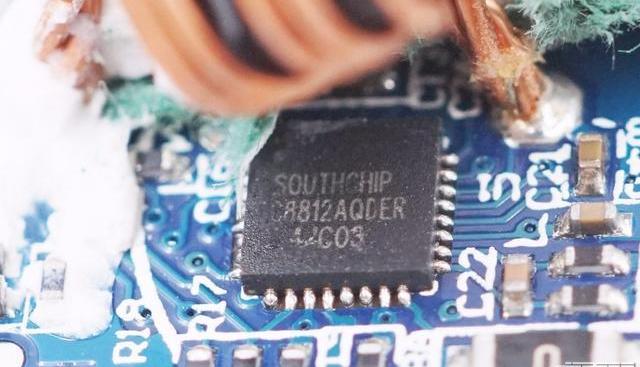

南芯SC8812A高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bitADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积，控制电路板背面四颗开关管进行电压转换。

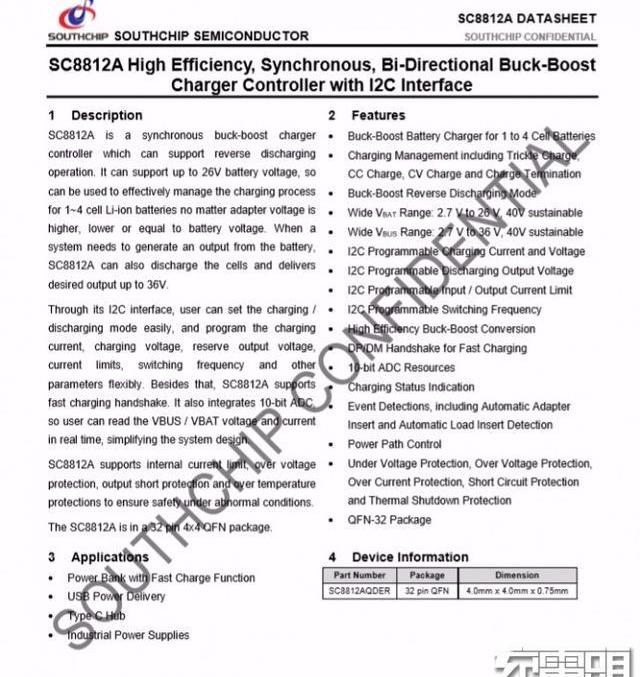

南芯SC8812A资料信息。

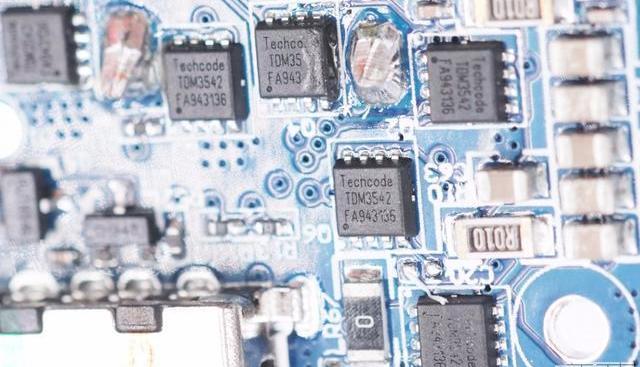

六颗Techcode泰德TDM3542NMOS管，其中四颗用于同步升降压电压转换，右下角两颗作为USB-C口切换保护开关。

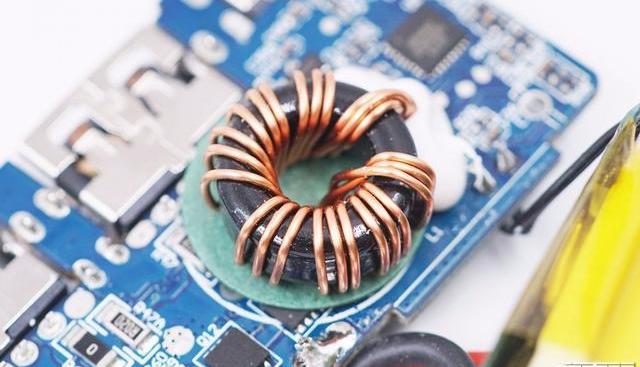

升降压电感打胶固定，并且和电路板之间有青稞绝缘纸隔离，细节讲究。

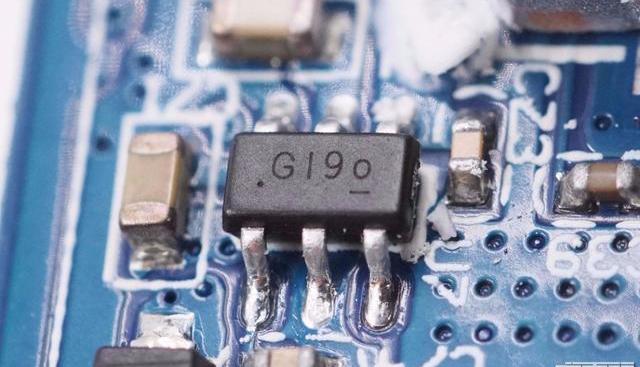

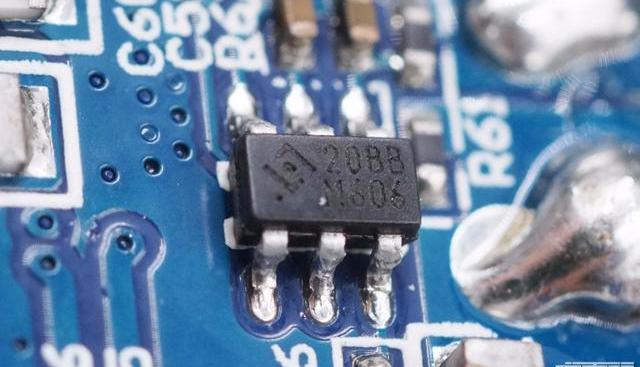

HYCON宏康锂电保护芯片，HY2120，用于移动电源内部2串电池组的保护。

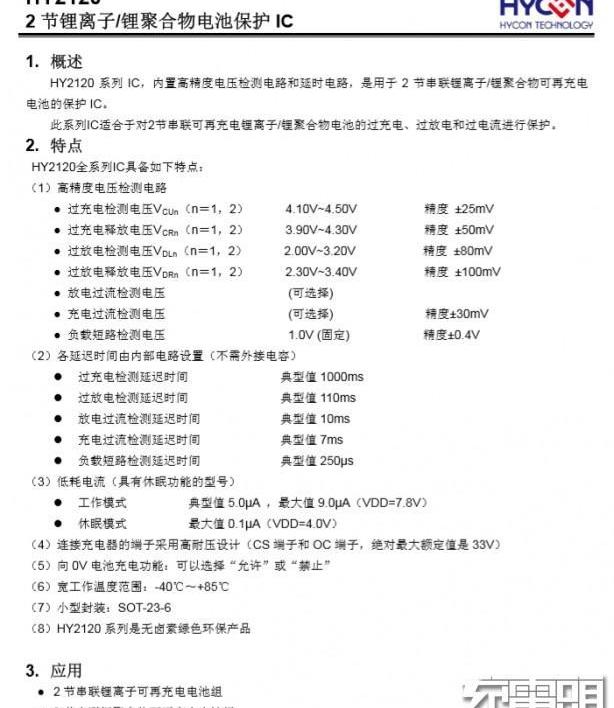

HYCONHY2120详细资料。

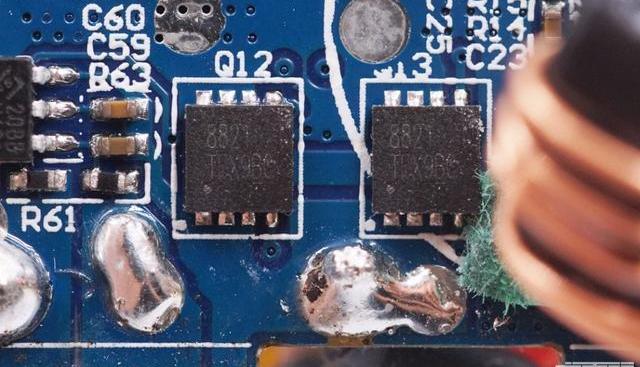

两颗丝印8821锂电保护MOS管并联。

钰泰ETA30002串电池均衡IC，采用电感均衡，可提供最大2A的均衡电流，最高传输效率92%，均衡精度30mV，自动检测电池是否平衡，并且支持电池过电压保护。

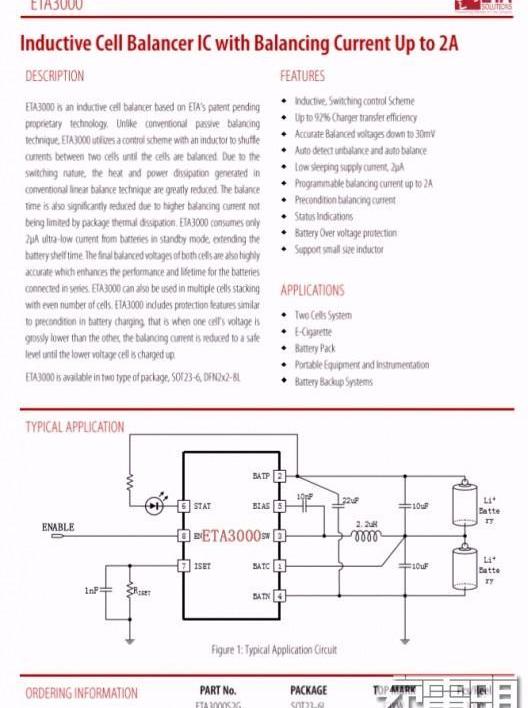

钰泰ETA3000详细资料。

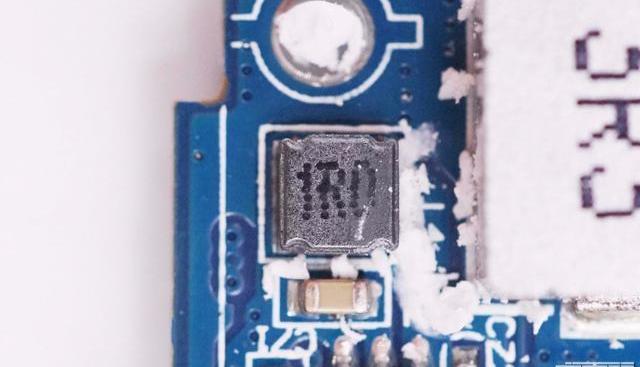

1R0工字电感，用于配合钰泰ETA3000进行电池均衡。

两块电芯之间配有热敏电阻进行温度监测，并且打胶以及粘贴胶带固定。

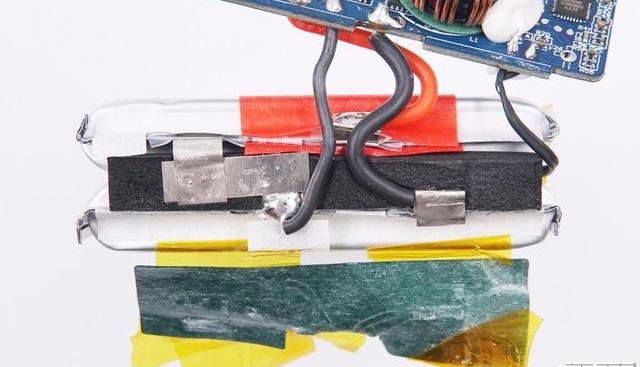

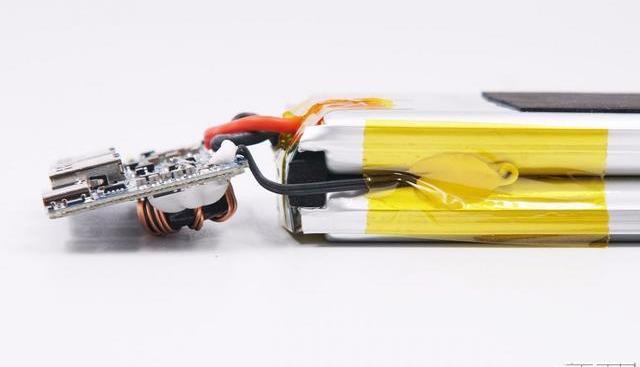

电池采用二串结构，极耳处使用海绵填充，镍片点焊连接，外部包裹青稞绝缘纸绝缘保护。

电芯上标有有相关参数信息，LISHEN3.7V电池，10000mAh，37Wh。

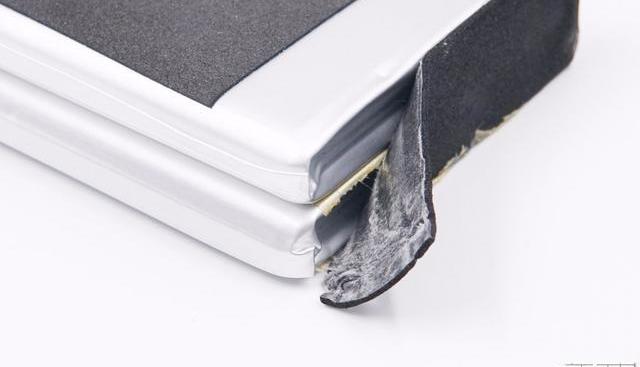

电芯底部贴有泡棉胶保护。

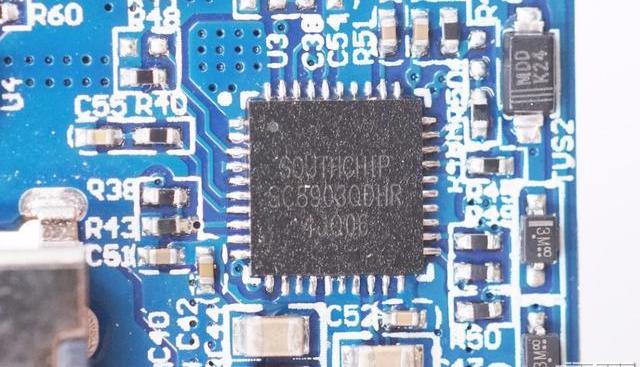

双USB-A口升降压输出采用南芯半导体的同步降压芯片SC8903。该芯片是一颗内部集成四管H桥的高效率同步升降压转换器，支持最高24V工作电压，支持动态输出电压控制，开关频率可调节，具有可编程的输入和输出电流限制，支持多种保护功能。

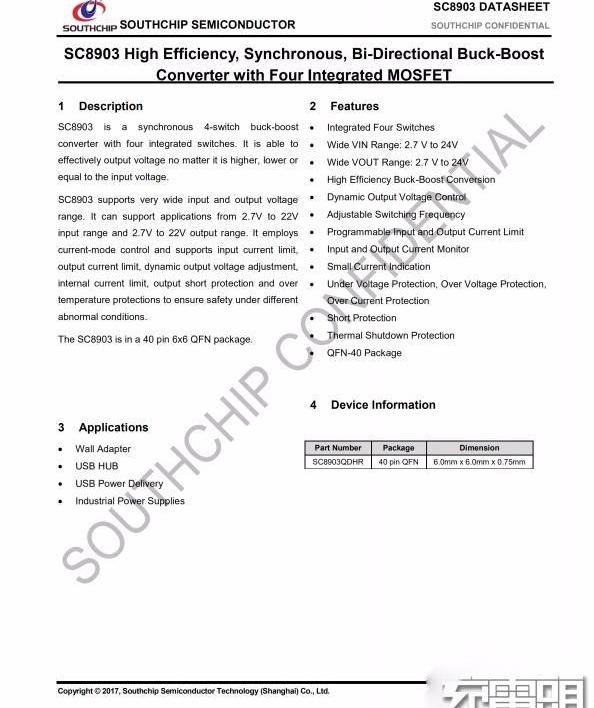

南芯SC8903规格资料。充电头网了解到，南芯SC8903此前已被AnkerPowerCoreFusionPD超级充MOMAX66WUSBPD充电器等产品采用。

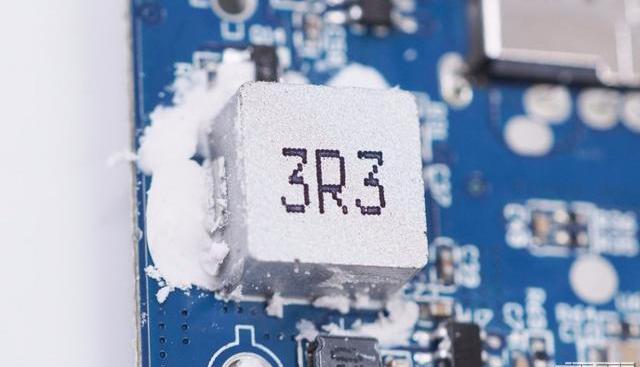

3R3合金电感特写，用于SC8903升降压，打胶固定。

USB-A接口协议芯片采用天钰FP6601Q。FP6601Q是一款快充协议芯片，支持高通QC3.0/2.0与华为FCP，通过监控USBD+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

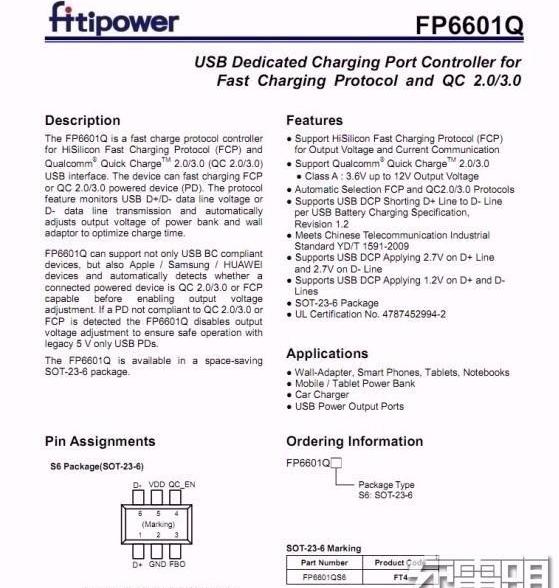

天钰FP6601Q资料信息。

另一颗天钰FP6601Q，这里作为另一个USB-A接口协议芯片。

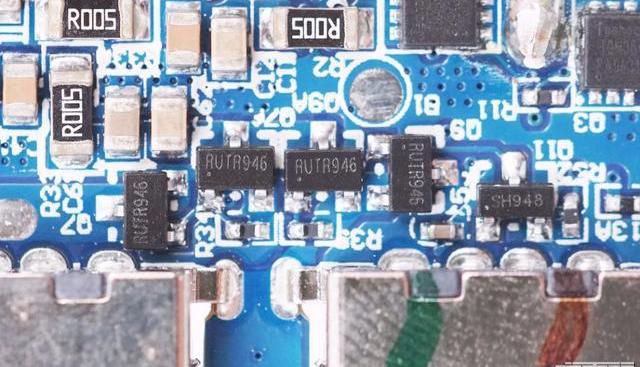

四颗丝印RUTR946MOS管，分别作为两个USB-A口的输出VBUS开关。

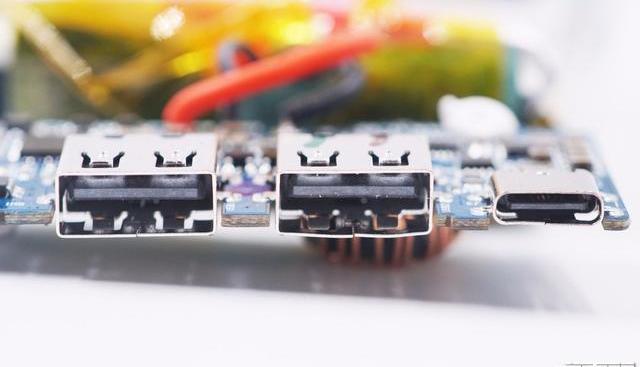

三个USB接口母座沉板过孔焊接。

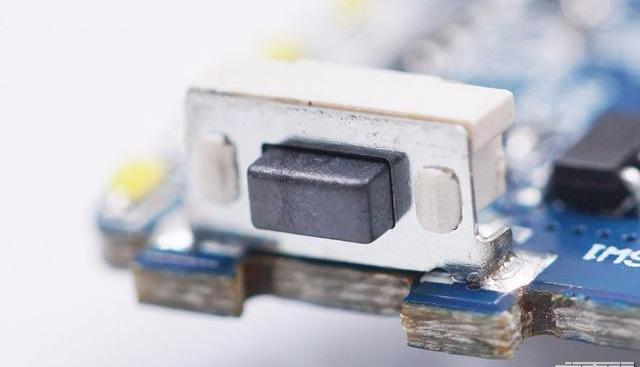

电源键贴片焊接。

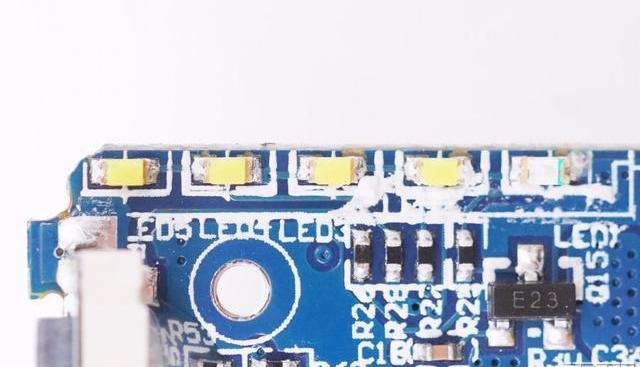

LED指示灯特写，最右边白色那颗为快充指示灯。

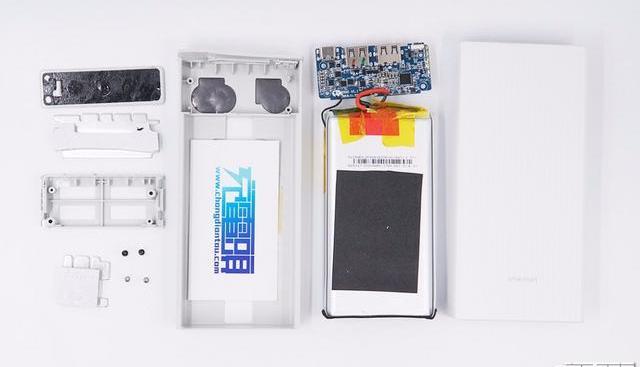

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解发现，这款锤子移动电源内部设计成两路电路进行工作。其中USB-C为一路，采用南芯SC8812A高效双向升降压方案搭配南芯SC2001协议芯片实现45WPD双向快充；另外两个USB-A口采用南芯SC8903同步降压芯片搭配天钰协议IC实现单口最大18W多口功率智能分配。电芯保护电路使用了宏康锂电保护IC，钰泰ETA3000进行电池均衡，并配有热敏电阻进行温度监测。

移动电源内部设有塑料支撑框架，保护性更好；PCB板正背面均配有导热垫和金属散热片进行导热，其中一面还额外贴有石墨导热贴纸，增强散热效果；板子上的电感打胶加固；电池组极耳处贴有青稞绝缘纸以及绝缘胶带；产品细节讲究，整体做工扎实。

锤子这款45W双向快充移动电源三个USB接口均支持QC2.0/3.0、AFC、FCP快充协议，C口还支持USBPD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，最大45WPD快充可以满足多数手机以及部分轻薄笔记本电脑的充电需求，此外20000mAh容量保证了续航，适合携带出远门。
