拆解报告：努比亚红魔27W USB PD氘锋移动电源快充版10000mAh

2020年3月12日，红魔5G手机正式发布，搭载了全球首发144Hz刷新率超竞屏、LPDDR516GB超大运行内存、高通骁龙865双模5G移动平台，并推出了骇客黑、火星红、赛博霓虹、氘锋透明四种配色版本。

与此同时，努比亚官方还上架了一批全新的配件，其中就包括27W和45W两款氘锋移动电源，目前充电头网已经拿到了27W这款。这款内置10000mAh电芯，配备1A1C两个快充接口，其中USB-C口支持18W输入以及27W输出。接下来充电头网就为大家带来红魔10000mAh氘锋移动电源快充版的详细拆解。

一、红魔10000mAh氘锋移动电源快充版外观

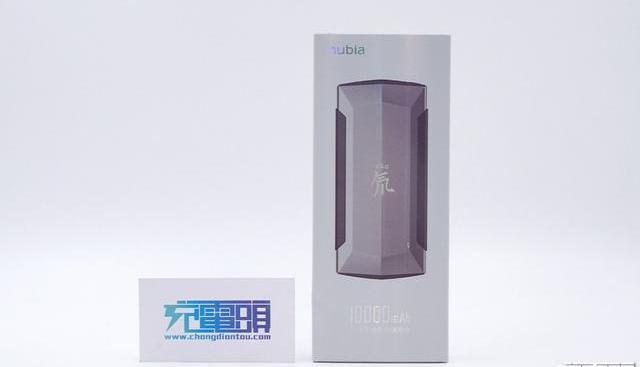

这款产品采用浅灰色包装盒，正面印着产品的外观图片，左上角为nubia的logo，下方印着10000mAh氘锋移动电源快充版字样。

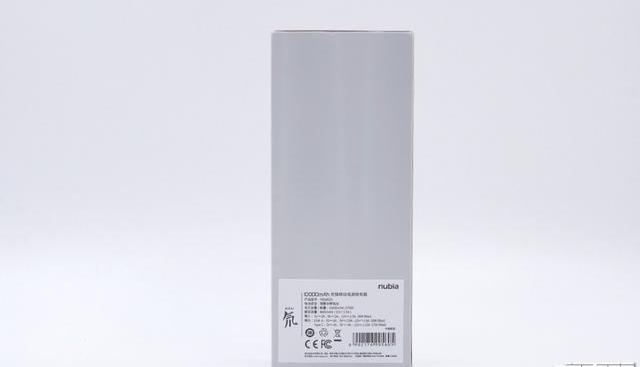

包装盒背面贴着产品参数贴纸。

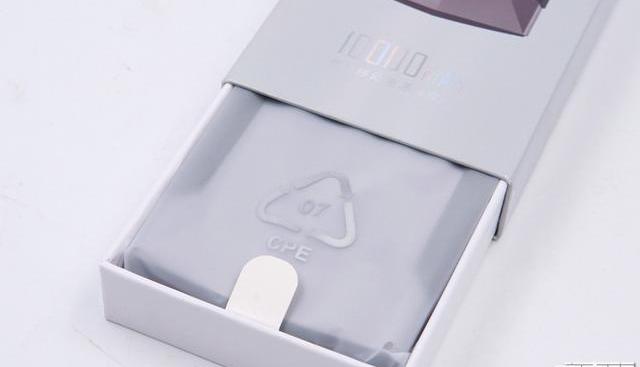

包装盒为抽拉式设计，设有一个提手方便将移动电源取出，移动电源则使用防尘袋包裹。

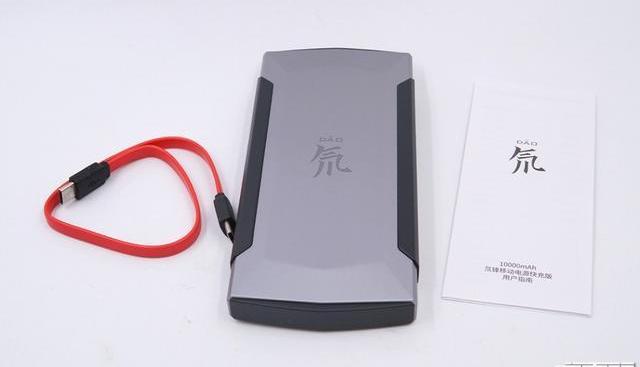

除了氘锋移动电源本体之外，还附赠了一根USB-CtoUSB-C短线，可以用来给移动电源充电，也可以用于输出给手机供电。

香港投资推广署正式启动家族办公室服务网络:6月13日消息，香港投资推广署正式启动家族办公室服务提供者网络（家族办公室服务网络），希望推广香港成为全球家族办公室首选地。

陈茂波在启动仪式致辞时表示，香港拥有蓬勃的金融生态、顶尖的金融基建，以及出色的专业服务提供者，加上汇聚来自内地和世界各地的投资机会，自然是全球家族办公室的理想落户地点。上一份施政报告中提及，目标是在 2025 年年底前推动不少于 200 间家族办公室在港设立或扩展业务。经过裕泽香江高峰论坛，已有不少国际家族办公室决策人表示正准备甚至已决定落户香港。

香港财经事务及库务局副局长陈浩濂也在近期公开表示，香港作为亚洲领先的财富管理中心和国家的国际金融中心，与内地市场互联互通，是家族办公室的理想落户地点。香港特区政府会在未来三年向投资推广署提供 1 亿港元，以吸引更多家族办公室来香港。

香港特别行政区政府于 2023 年 3 月 24 日发表的《有关香港发展家族办公室业务的政策宣言》中提出八项政策措施，其中一项是成立家族办公室服务网络，以打造蓬勃生态圈，持续支持本地和全球家族办公室于香港落户或扩展业务。[2023/6/13 21:34:09]

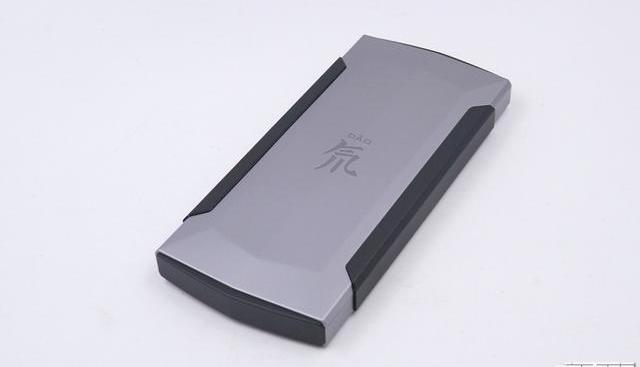

这款移动电源的外壳形状较常规移动电源而言更复杂，采用多个略微倾斜的平面组成，其主体部分为银灰色，正面居中丝印着一个大大的“DAO氘”，四个侧面均镶嵌了黑色边框。

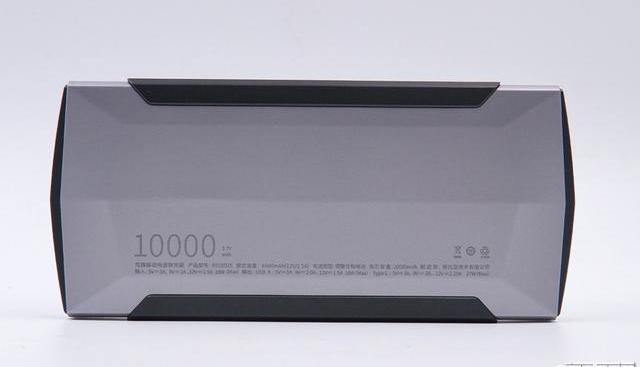

移动电源背面外观和正面基本一致，并印着详细的参数信息，移动电源容量为10000mAh，名称：氘锋移动电源快充版，产品型号；PB1002S，制造商：努比亚技术有限公司，输入：5V/3A、9V/2A、12V/1.5A；USB-A输出：5V/3A、9V/2A、12V/1.5A；USB-C输出：5V/3A、9V/3A、12V/2.25A，最大输出功率为27W。

Numen发布微软漏洞解析，黑客可通过该漏洞获取Windows完全控制权:6月9日消息，安全机构 Numen Cyber Labs 发布微软 win32k 提权漏洞解析。Numen 表示，该漏洞系 win32k 提权漏洞，是微软 Windows 系统层面的漏洞。通过该漏洞，黑客可获取 Windows 的完全控制权。

Numen 指出，win32k 漏洞历史众所周知。但在最新的 windows11 预览版中，微软已经在尝试使用 Rust 重构该部分内核代码。未来该类型的漏洞在新系统可能被杜绝。

此前报道，5 月，微软发布的补丁更新解决了 38 个安全漏洞，其中包括一个零日漏洞。[2023/6/9 21:25:55]

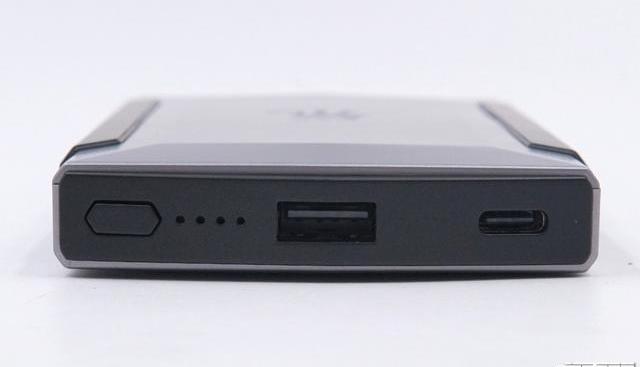

输出端USB-A口居中设计，两侧分别是电源按键、LED电量指示灯、和USB-C接口。

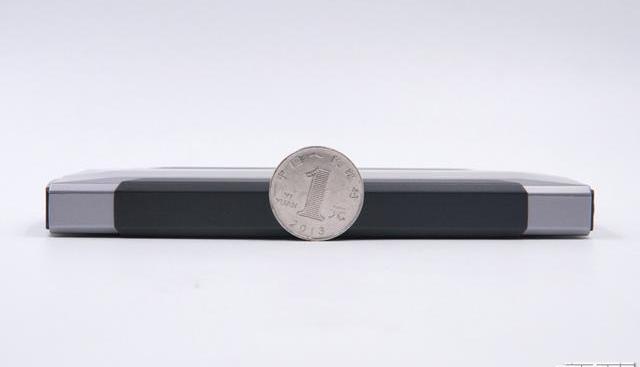

厚度相当于1元硬币的四分之三。

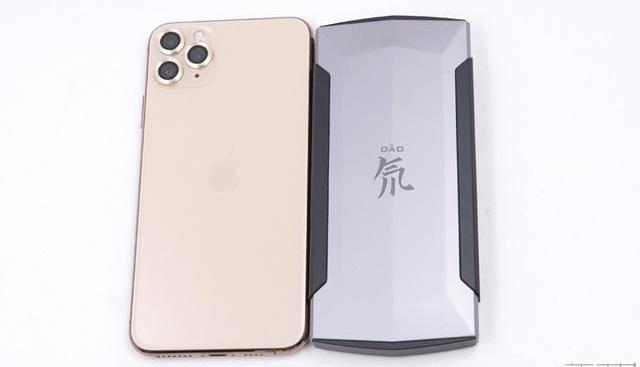

外形尺寸相比iPhone11ProMax略小。

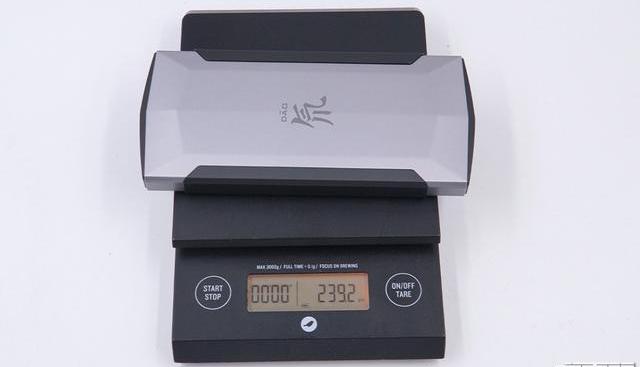

移动电源机身净重约为239g。

Clairvoyant Labs将近期从CEX提出的170万枚BLUR等全部转回CEX:5月2日消息，据链上分析师余烬监测，大概一个小时前，Clairvoyant Labs将前些时间从CEX提出的几个币种全部转回了CEX：

- 170万枚BLUR（价值105美元）转入OKX；

- 14862枚COMP（价值59万美元）、590枚MKR（价值42万美元）转入币安。

此前4月22日消息，被标记为“Clairvoyant Labs”的聪明钱地址于1小时前从OKX提币170万枚BLUR至链上。[2023/5/2 14:38:40]

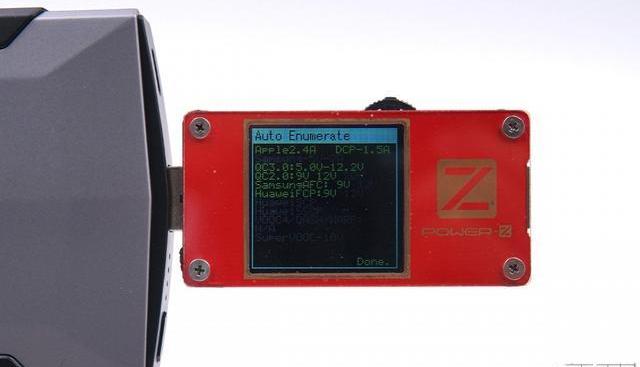

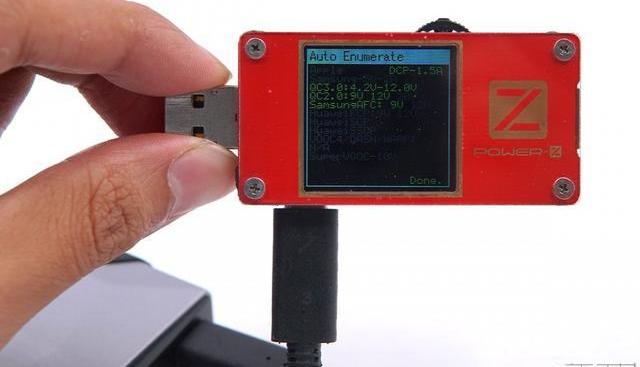

使用ChargerLABPOWER-ZKT001检测这款移动电源USB-A口的输出协议，显示支持APPLE2.4A、USBDCP、QC2.0、QC3.0、AFC、FCP等协议。

同样检测USB-C口的输出协议，显示支持USBDCP、QC2.0、QC3.0、AFC等协议。

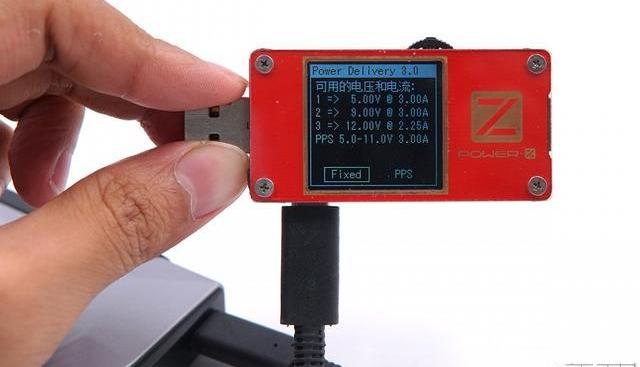

PDO报文显示，USB-C口还可支持USBPD3.0，PPS快充，并有5V/3A、9V/3A、12V/2.25A三个固定电压档位和5-11V3A输出，最大输出功率为27W。

二、红魔10000mAh氘锋移动电源快充版拆解

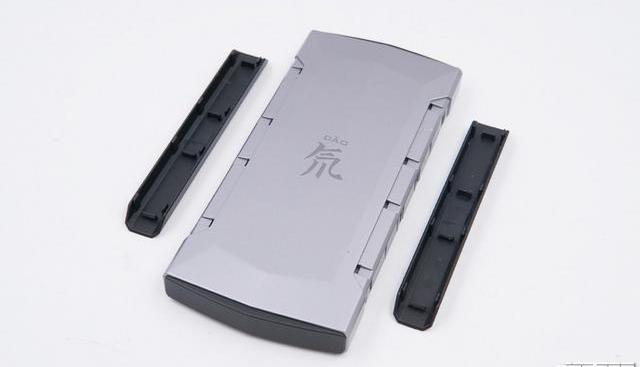

首先拆除移动电源两侧的边框，边框为卡扣装配，拆解比较容易。

马斯克推特粉丝数量突破1.258亿，每24小时增加10万粉丝:1月16日消息，推特掌舵者、首席执行官埃隆?马斯克目前的粉丝数量已经超过1.258亿。BigTesla在推文中表示：“马斯克的粉丝数量已经突破1.258亿，每24小时增加10万粉丝”。[2023/1/16 11:14:21]

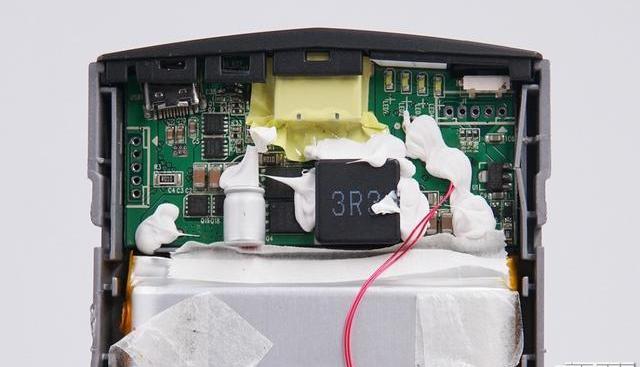

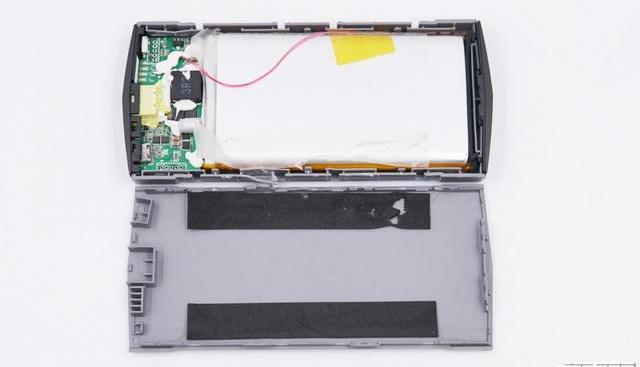

随后将主体部分的外壳拆开，外壳内壁贴有两条减震海绵，使用了一块聚合物锂离子电芯，PCB板上多处有打胶处理。

PCB上的电感、电容、PCB板固定螺钉的位置均有注胶加固，USB-A接口使用黄色马拉胶带包裹，防止异物灰尘进入移动电源内部。

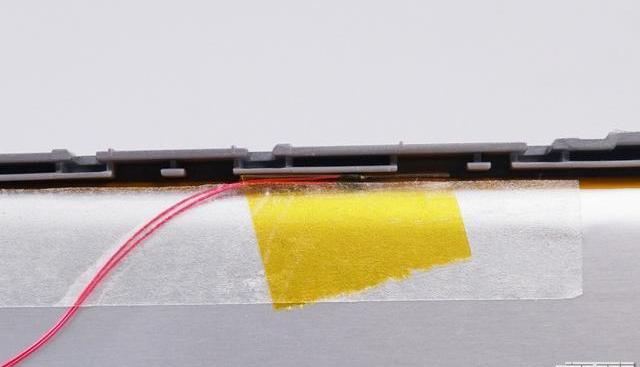

一颗热敏电阻紧贴电芯，实时检测电芯温度。

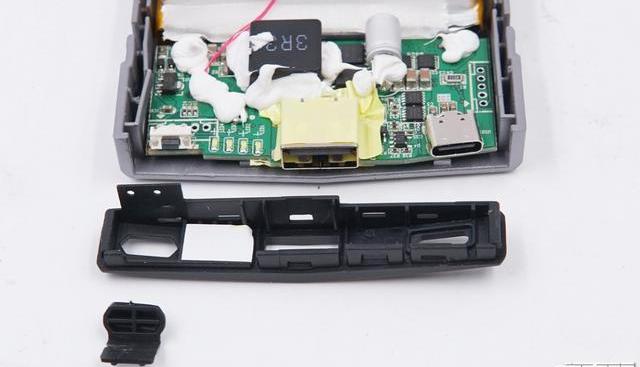

拆下输出端的黑色边框。

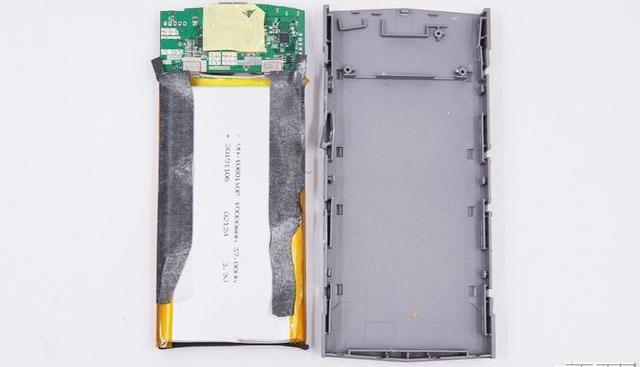

卸掉螺钉，将PCB板与外壳分离。

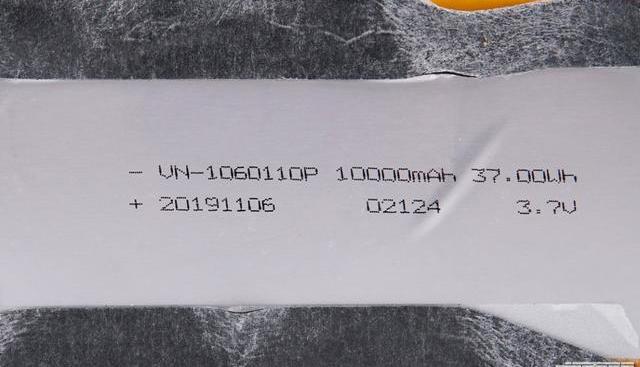

电芯部分为单片聚合物锂离子电芯，单片容量为10000mAh，37Wh，生产日期为2019年11月6日，电芯厚10mm，宽60mm，长110mm。

Valor宣布将在法兰克福证券交易所推出比特币碳中和ETP:金色财经报道，金融科技公司Valor宣布将在法兰克福证券交易所推出其新的比特币碳中和交易所交易产品（ETP）。这些ETP的交易于9月23日开始。（PR Newswire）[2022/9/23 7:16:43]

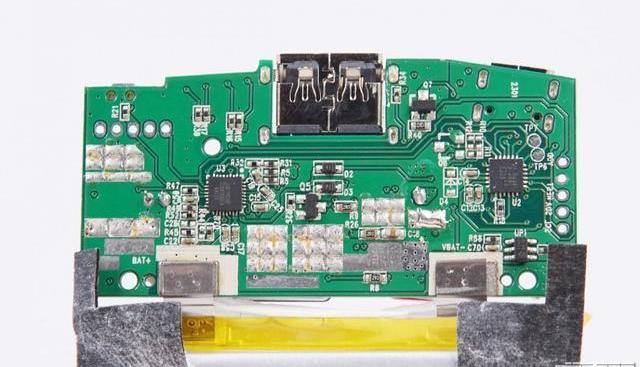

从PCB板背面可以看到，电芯通过两根镍带与PCB板焊接。PCB板上设有左侧为移动电源升降压控制器，右侧为USB-C接口双向快充的协议识别芯片，PCB背面有大面积露铜，增加散热。

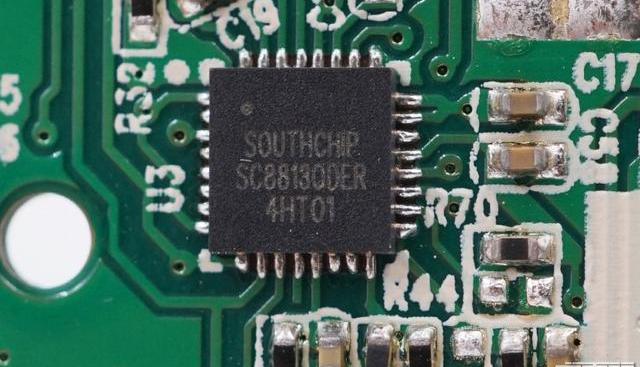

升降压控制器采用了上海南芯半导体的SC8813。这是一颗同步整流降压充电，同时支持反向升压输出的升降压控制器，IC接口数控调节输出电压与输出限流。可支持非常宽的输入电压，适用于1-4节的锂电池应用。

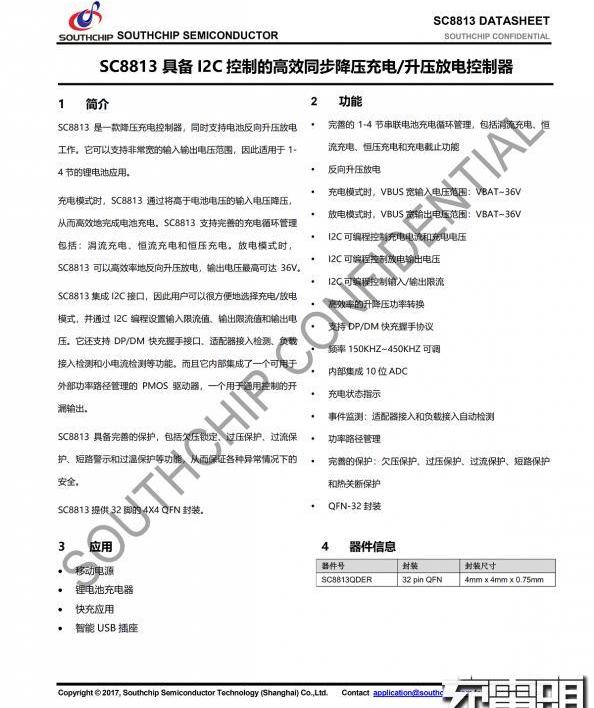

南芯SC8813详细规格资料。

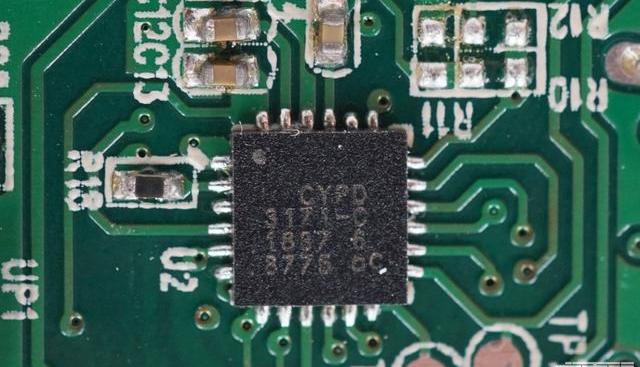

USBPD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARMCortex-M0处理器，64KBFlash8KBSRAM，支持QC4.0、APPLE2.4A，AFC、BC1.2等充电协议。

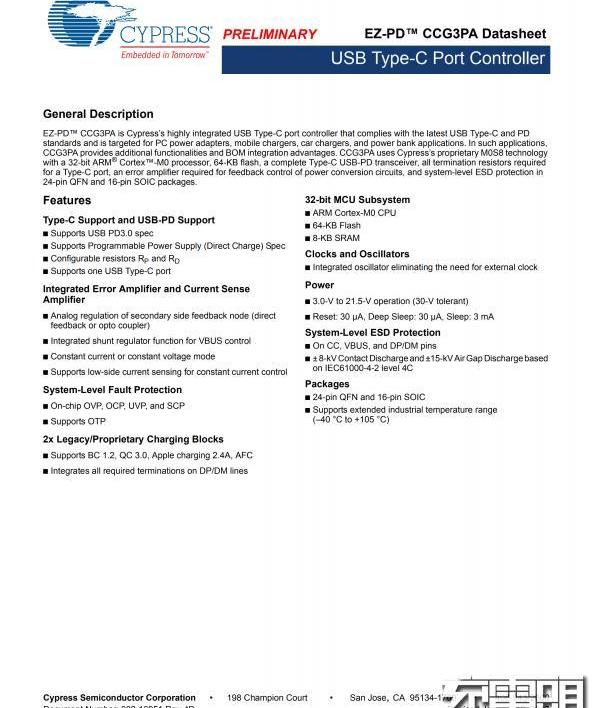

赛普拉斯CYPD3171规格资料。

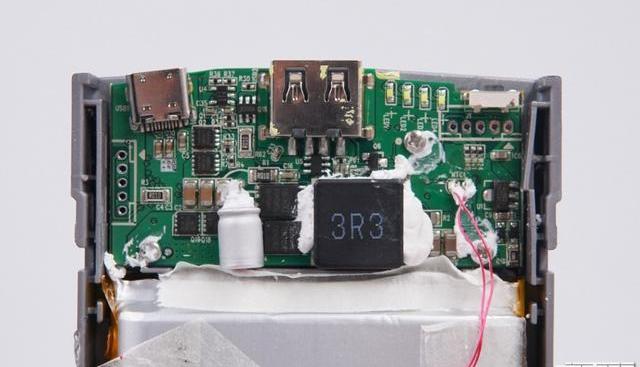

PCB板正面分布着接口、按键、指示灯、电容、电感、MOS、管等器件。

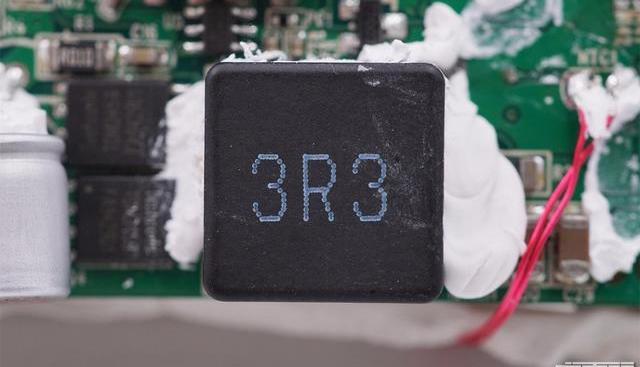

居中的是一颗3R3大电感，配合南芯SC8813进行输入降压和输出升压操作。

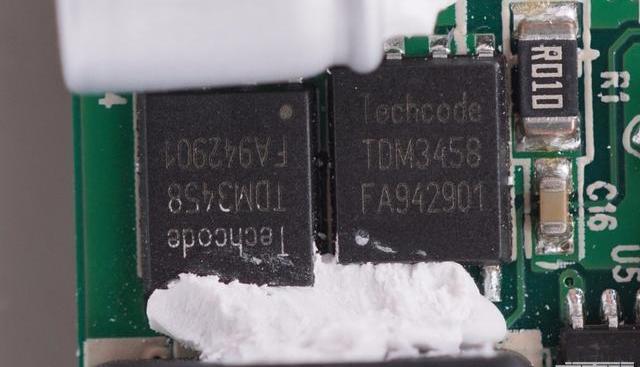

电感左侧为两颗贴片MOS管，由南芯SC8813控制，实现降压输入和升压输出。MOS为泰德TDM3458，耐压30V，采用DFN5x6封装。

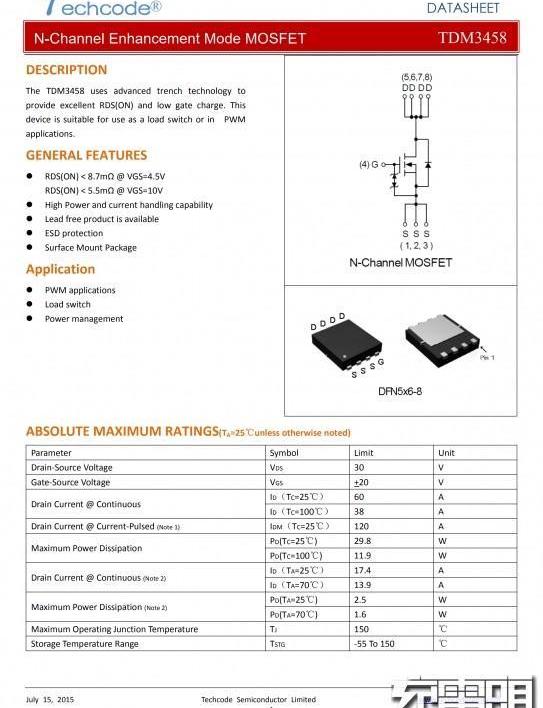

泰德TDM3458详细规格资料。

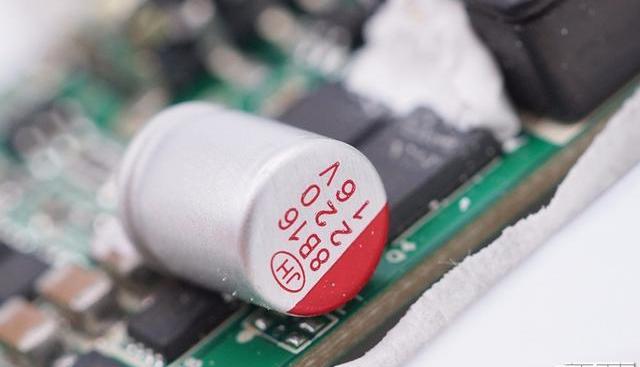

固态电容来自南通江海，规格16V220μF。采用卧置，降低PCBA的整体厚度。

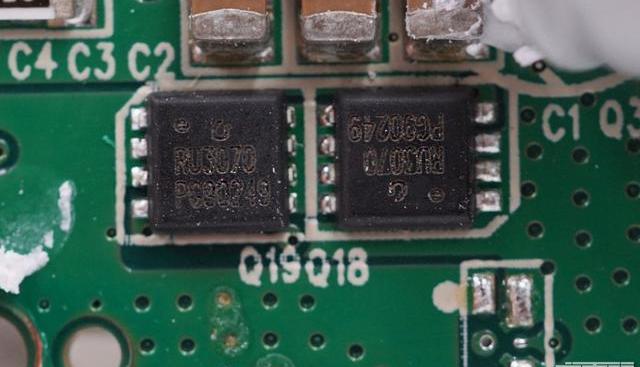

旁边是两颗锐骏半导体的MOS管，型号RU3070M2，用于锂电池电池保护。

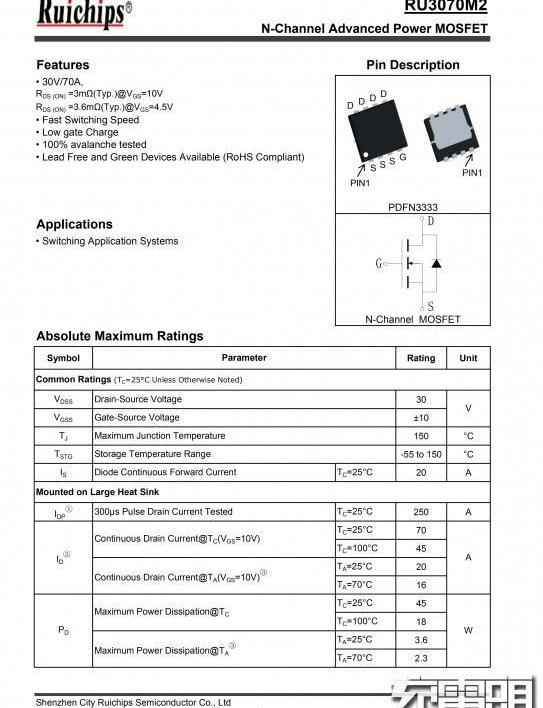

锐骏半导体RU3070M2详细规格资料。

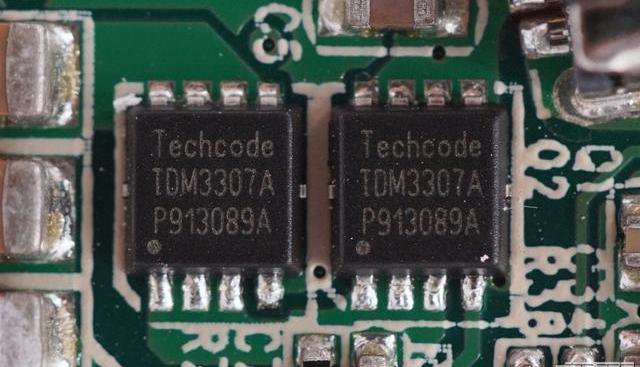

USB-C接口旁边还有两颗泰德的PMOS管，型号TDM3307A，作为Type-C接口的VBUS开关。采用两颗MOS，防止倒灌。

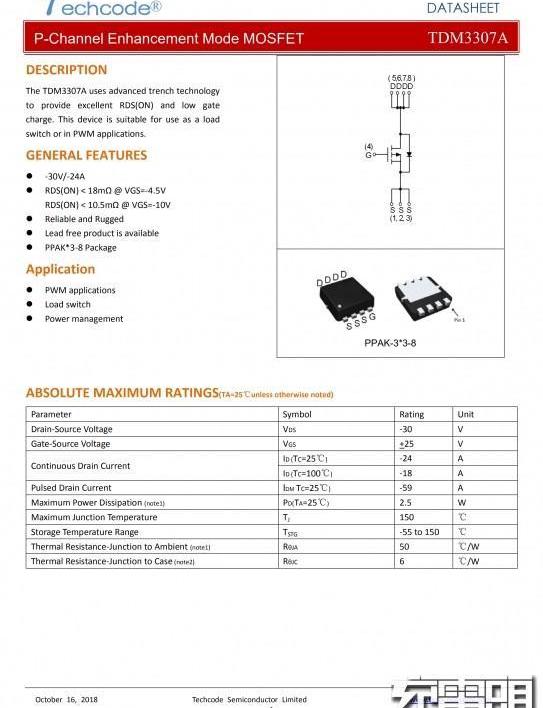

泰德TDM3307A详细规格资料。

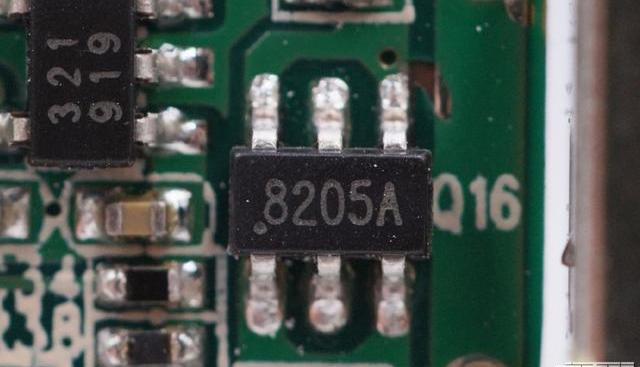

在USB-C接口和USB-A接口之间还有一颗8205MOS管和一颗丝印321822的芯片。

采用天钰的FP6601Q作为USB-A接口的输出快充识别芯片，天钰FP6601Q是一款快速充电协议芯片，支持高通QC3.0/2.0与华为FCP，通过监控USBD+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

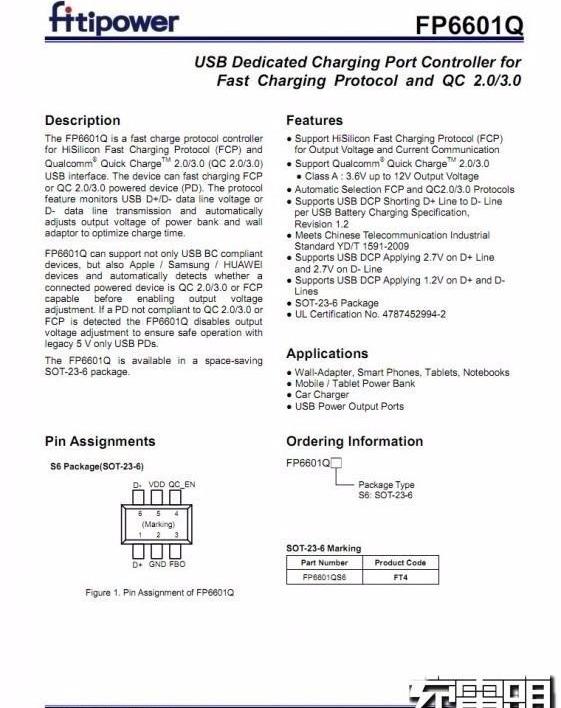

天钰FP6601Q详细规格资料。

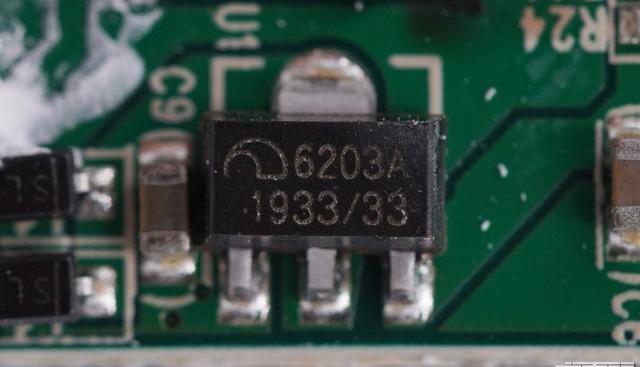

微盟电子提供的稳压管，型号ME6203，用于移动电源主控供电。

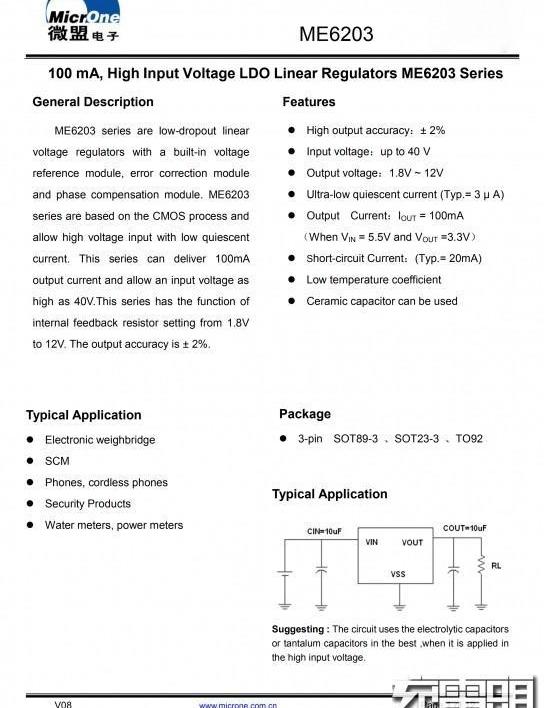

微盟ME6203规格资料。

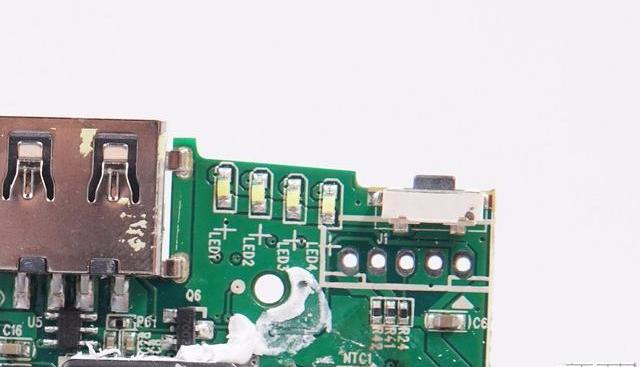

四颗电量指示灯和电源开关按键。

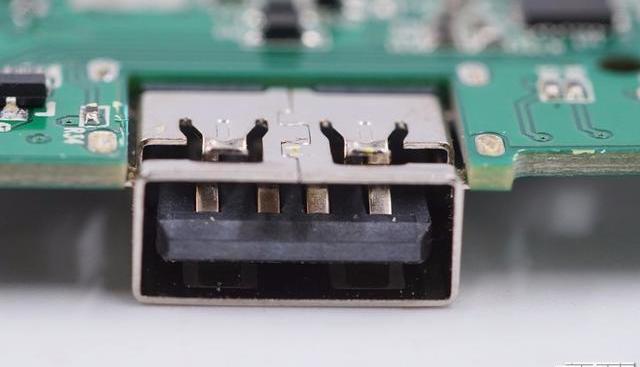

USB-A接口采用黑色胶芯，沉板焊接降低厚度。

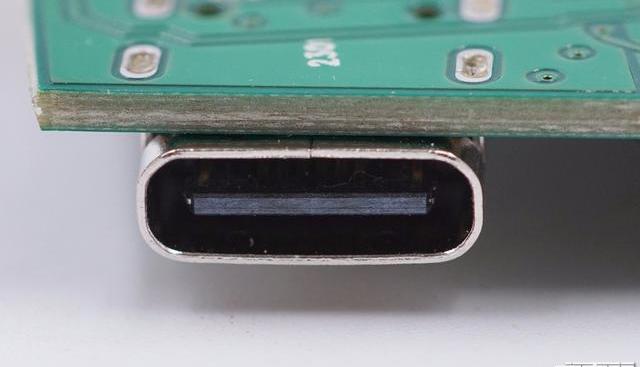

USB-C接口端面不露铜。

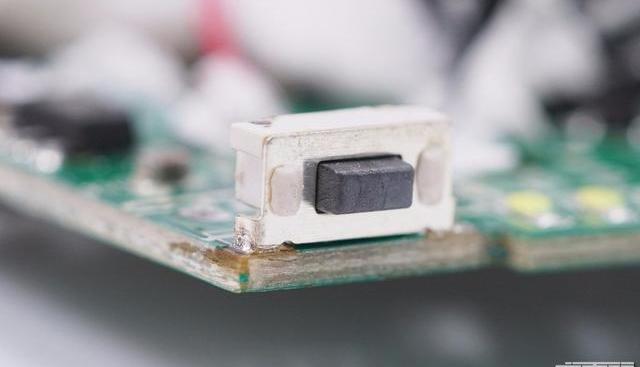

电源开关按键特写，贴片焊接。

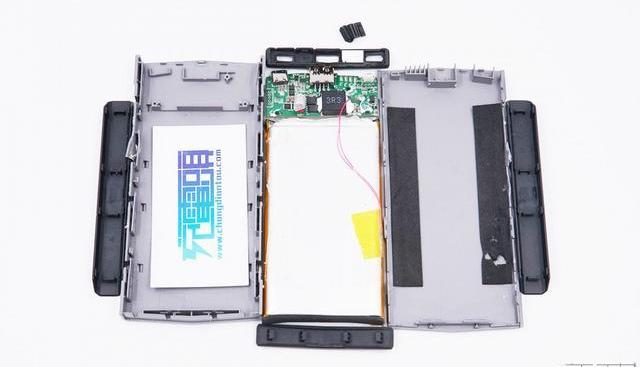

移动电源全部拆解完毕。

充电头网拆解总结

红魔氘锋移动电源快充版具备10000mAh容量以及27WUSBPD快充输出，给红魔5G手机的充电速度虽不及原装55W快充充电器，但相比常规的18W充电器要快许多。并且配备1A1C两个输出接口，可以同时给两台设备供电，输出支持PD3.0、PPS、QC2.0、QC3.0、FCP、AFC、DCP等众多协议，实用性不错。

充电头网通过拆解了解到，这款移动电源内置一颗南芯的升降压控制芯片SC8813实现USB-C口的升降压控制和USB-A接口的升压输出，USB-C口采用赛普拉斯CYPD3171作为USB-C口的协议芯片，还兼顾移动电源整机控制电量显示等功能。USB-A口采用天钰FP6601Q作为协议识别，整体用料扎实，内部设计精简。同时，也正因为两个接口共用一路升降压方案，所以这款产品无法满足双口同时快充输出，也不支持边充边放功能。
